Produkteinführung

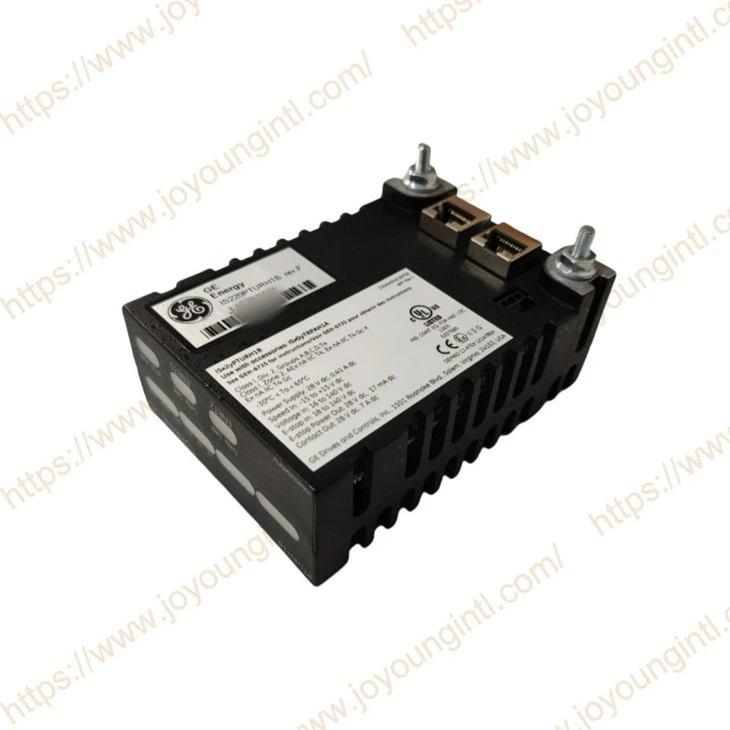

IS220PTURH1B ist ein primäres MODUL für den Schutzschutzpaket, das speziell für Dampfturbinen in den Mark Vie -Serien -Steuerungssystemen von GE entwickelt wurde. Es hat eine Überdrehzahlschutzfunktion. Wenn die Turbinengeschwindigkeit den festgelegten Wert überschreitet, sendet sie ein Signal, um eine Notfallabschaltung auszulösen. Es kann keine Geschwindigkeitserkennung durchführen, um festzustellen, ob die Turbine nicht mehr dreht. Es kann auch die Schwingung der Turbine und die Temperatur der Schlüsselkomponenten überwachen, um die Schädigung von Geräten aufgrund übermäßiger Schwingung oder Überhitzung zu verhindern.
Technische Spezifikationen
|
Herstellung |
GE (General Electric)
|
|
Modell |
IS220PTURH1B |
| Teilenummer | IS220PTURH1B |
|
Beschreibung |
Mark VI Primärturbinenspezifische Primärreise |
|
Herkunft |
USA |
|
Dimension |
18*18*8cm |
|
Gewicht |
0,35 kg |
Produktdetails

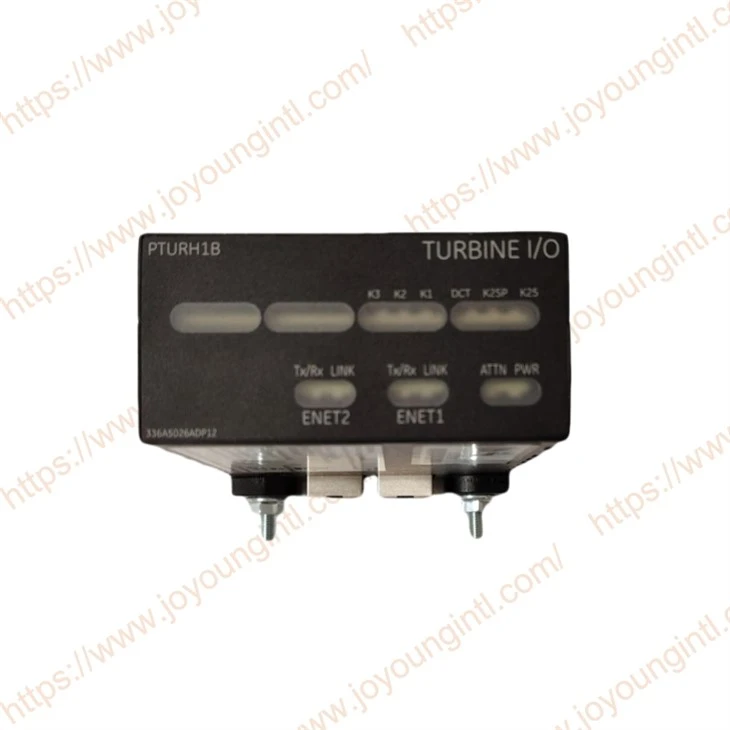

Der primäre Reiseschutz (IS220PTURH1B) bietet die elektrische Grenzfläche zwischen ein oder zwei E/O -Ethernet -Netzwerken und einer Turbinensteuerungs -Terminalplatte. Das Paket enthält eine Prozessorscheibe, die für alle Marke -Vie -verteilten E/O -Packungen, eine für die Turbinenkontrollfunktion spezifische Platine und ein analoges Tochterboard für die Turbinenkontrolle gemeinsam ist. Die Packung steckt in die TTURH1C -Anschlussplatine ein und behandelt vier Geschwindigkeitssensoreingänge, Bus- und Generatorspannungseingänge, Wellenspannung und Stromsignale, acht Flammensensoren und Ausgänge an den Hauptschalter. Die Eingabe in die Packung erfolgt über Dual RJ45-Ethernet-Anschlüsse und einen Drei-Pin-Stromeingang. Die Ausgabe erfolgt über einen DC-62-Pin-Stecker, der sich direkt mit dem zugehörigen Anschlussanschluss verbindet. Die visuelle Diagnostik werden durch Indikator -LEDs bereitgestellt.
Als Alternative zu TTURH1C können drei I/O -Packungen von IS220PTURH1B direkt an eine TRPAH1A -Terminalplatine angeschlossen werden. Dieses Arrangement behandelt vier Geschwindigkeitseingänge pro IS220PTURH1B oder abwechselnd die ersten vier Eingänge in alle drei PTURS. Zwei Festkörperstraßenrelais werden von TRPA bereitgestellt. Diese Anordnung unterstützt keine Bus- und Generatorspannungseingänge, Wellenspannung oder Stromsignale, Flammensensoren oder Hauptschalterausgang.
So installieren Sie das I/O -Pack von IS220PTURH1B:
1. Die gewünschte Terminalplatte sicher montieren.
2. Schließen Sie das PTUR -E/O -Pack direkt in die Anschlüsse der Anschlussplatten ein.
3. Sichern Sie die Packs mechanisch mit den an den Ethernet -Anschlüssen angrenzenden Gewindestufen. Die Bolzen rutschen in eine Montagehalterung, die spezifisch für den Terminalboard -Typ ist. Die Halterung sollte so angepasst werden, dass der DC-62-Pin-Stecker zwischen der Packung und der Terminalplatine keine rechtwinklige Kraft gibt. Die Anpassung sollte nur einmal in der Lebensdauer des Produkts erforderlich sein.
4. Stecken Sie je nach Systemkonfiguration ein oder zwei Ethernet -Kabel ein. Das Paket wird über beiden Hafen betrieben. Wenn doppelte Verbindungen verwendet werden, besteht die Standardpraxis darin, ENET1 mit dem mit dem R -Controller verbundenen Netzwerk zu verbinden.
5. Tragen Sie die Stromversorgung auf die Packung auf, indem Sie den Anschluss an der Seite des Pakets einstecken. Es ist nicht erforderlich, Strom aus dem Kabel zu entfernen, bevor Sie es anschließen, da das E/O-Paket inhärente Soft-Start-Funktionen verfügt, die die Stromanwendung bei der Stromanwendung steuert.
6. Verwenden Sie die ToolBoxst* -Anwendung, um das E/O -Pack nach Bedarf zu konfigurieren.
