Beschreibung
Technische Parameter
Produkteinführung

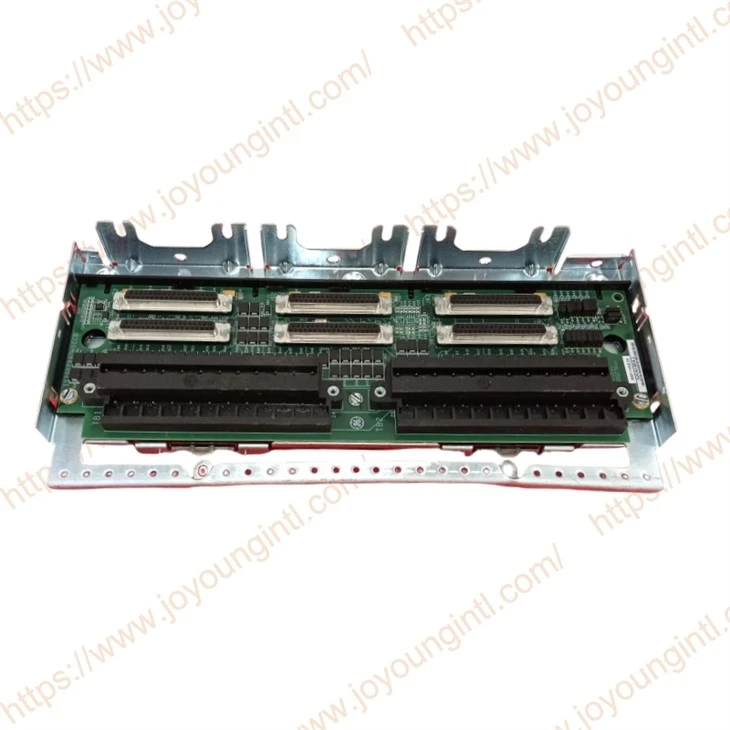

Die analoge Eingangs-/Ausgangsklemmeplatte der IS230TBAOH2C-Marke VI-Serie integriert Schaltkreise für Rauschunterdrückung sowohl in Eingang als auch auf die Ausgabe, um Anstiegs- und Hochfrequenz-Rausch-Interferenzen zu verhindern. Es unterstützt Simplex- und Triple -Modul -redundante (TMR) Anwendungen. In TMR -Anwendungen werden die von R, S und T gesteuerten Eingangssignale auf drei Verbindungen verteilt, und das Ausgangsende kombiniert die Ausgangstreiberströme der drei Verbindungen und berechnet den kombinierten Strom über den Mess -Shunt. Das Gesamtstromsignal wird dann dem E/A -Prozessor zur Regulierung zur Verfügung gestellt.
Technische Spezifikationen
|
Herstellung |
General Electric (GE) |
|
Modell |
IS230TBAOH2C |
| Teilenummer | IS200TBAOH1CCB |
|
Beschreibung |
Terminalbrett |
|
Herkunft |
USA |
|
Dimension |
30*20*6 cm |
|
Gewicht |
0. 35 kg |
Produktdetails
Das TBAO unterstützt 16 analoge Kontrollausgänge. Angetriebene Geräte sollten einen Widerstand von 500 Ω nicht überschreiten und können bis zu 300 m (984 ft) vom Turbinenschleppschrank entfernt werden. Der VAOC enthält den D/A -Wandler und die Treiber, die die kontrollierten Ströme erzeugen. Der Ausgangsstrom wird durch den Spannungsabfall über einen Widerstand auf der Klemmenplatte gemessen.

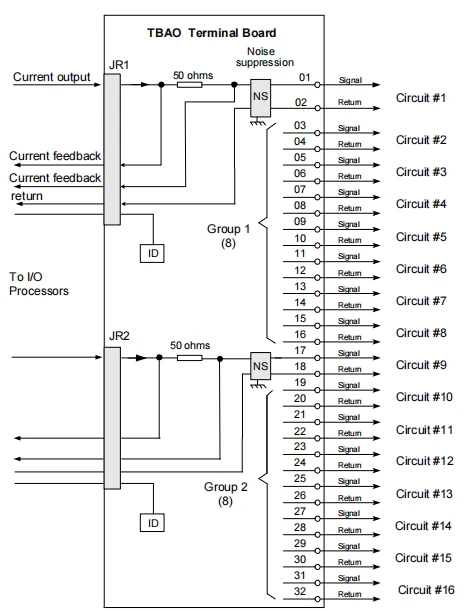

Filter reduzieren Hochfrequenzrauschen und unterdrücken den Anstieg auf jedem Ausgang in der Nähe des Signalausgangs. Die folgende Abbildung zeigt TBAO in einem Simplex -System an.
|
Artikel
|
|
|
Anzahl der Kanäle
|
16 Stromausgangskanäle, einendige (eine Seite mit gemeinsamem angeschlossen)
|
|
Analoger Ausgangsstrom
|
0-20 ma
|
|
Kundenlastwiderstand
|
Bis zu 500 Ω Belastung mit VOACH1B und TBAOH1B und 900 Ω Last (18 V Compliance) mit PAOC und TBAOH1C
|
|
Temperatur
|
-30 bis 65ºC (-22 bis 149 ºF)
|
Diagnostik:
Diagnosetests werden wie folgt auf der Terminalkarte durchgeführt:
• Die Karte liefert den Spannungsabfall über einen Serienwiderstand, um den Ausgangsstrom anzugeben. Der VAOC erzeugt einen diagnostischen Alarm (Fehler), wenn eines der beiden Ausgänge ungesund wird.
• Jeder Kabelanschluss auf der Terminalplatine verfügt über ein eigenes ID -Gerät, das vom VAOC befragt wird. Das ID-Gerät ist ein schreibgeschützter Chip, der mit der Seriennummer der Terminalplatine, dem Tafeltyp, der Revisionsnummer und dem JR-, JS-, JT-Anschluss-Standort codiert ist.
FAQ
F: Garantie?
A: Alle Produkte haben eine einjährige Garantie.
F: Was ist die Lieferzeit Ihres Produkts?
A: Im Allgemeinen geht es in der Lieferzeit unseres Produkts um {3-5 -Tage, ein individuelles Produkt wird als Verhandlung mit unseren Kunden geliefert.
F: Versanddarsteller?
A: TNT, DHL, FedEx, UPS usw.
