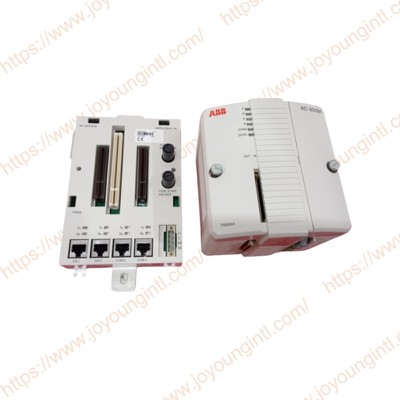

PM866AK01 3BSE076939R1Die Prozessoreinheit (Prozessoreinheit/CPU-Modul) ist Teil der AC 800M-Controllerserie (AC 800M-Controllerserie) von ABB, einer der wichtigsten industriellen SPS/DCS-Steuerungskomponenten. In dieser Einheit befindet sich ein schneller Prozessor zusammen mit Speicher, Kommunikationsanschlüssen, Zeitfunktionen und Standortdiagnosetools. Es dient als eine der Schlüsselkomponenten, die zur Erstellung einer Automatisierungssteuerungsplattform durch ABB (z. B. 800xA) erforderlich sind.
Beim Kauf von PM866AK01 wird Folgendes empfohlen:
Klären Sie den Systemumfang und die Kontrollanforderungen.
Zusammenarbeit mit anderen AC 800M- oder 800xA-Systemmodulen;
Achten Sie auf Ersatzteilkompatibilität und langfristige Wartungsunterstützung.
Stellen Sie sicher, dass die Techniker mit dem Konfigurationsprozess des 800xA Control Builder vertraut sind.
Professionelles Team
7x24 Stunden Lieferung
Technische Spezifikationen
|
Herstellung |
ABB |
|
Modell |
PM866AK01 |
| Teilenummer |
3BSE076939R1 |
|
Beschreibung |
Zentraleinheit AC800M/800xA |
| Ethernet-Anschluss | 2 × RJ45 (CN1, CN2) |
| Serieller Port | 2 × serielle RJ45-Anschlüsse (COM3, COM4) |
|
Herkunft |
Schweden |
|
Dimension |
21*16*14cm |
|
Gewicht |
1,5 kg |
Produktdetails
3BSE076939R1 PM866AK01 wird häufig zusammen mit anderen Modulen des ABB AC 800M-Steuerungssystems verwendet und ist über den CEX-Steuerbus mit Remote-E/A (z. B. S800-Module) in die verteilte Steuerung integriert.
In verteilten Steuerungssystemen (DCS), komplexen Logiksteuerungs- und Prozessautomatisierungsanwendungen ist das Modul PM866AK01 3BSE076939R1 für die Programmausführung, die Datenverarbeitung in Echtzeit, die Kommunikation mit dem E/A-Subsystem und die Verbindung zum System der oberen{5}}Ebene verantwortlich. Dieses Modul eignet sich für mittlere und große industrielle Steuerungssysteme und eignet sich besonders für Szenarien mit hohen Anforderungen an Echtzeitleistung, Zuverlässigkeit und Skalierbarkeit.
Der PM866AK01 kann online über das ABB 800xA-System (Automation System 800xA) oder das Control Builder M-Tool konfiguriert, programmiert und debuggt werden. Über diese Plattformen können IEC 61131-3-Standardsteuerungsprogramme, einschließlich Sprachen wie LD, FBD und ST, entworfen und heruntergeladen sowie eine Integration und Überwachung auf Systemebene durchgeführt werden.
01
Das CPU-Modul enthält folgendes Zubehör:
- PM866A, CPU
- TP830, Grundplatte
- TB850, CEX-Busabschluss
- TB807, ModuleBus-Abschlusswiderstand
- TB852, RCU-Verbindungsabschluss
- Batterie zur Speichersicherung (4943013-6)
- Keine Lizenz enthalten.
02
Ethernet-Schnittstelle
2 × RJ45-Ethernet-Ports (CN1, CN2), die für den Anschluss an das Steuerungsnetzwerk verwendet werden
Unterstützt ABB-Steuerungsnetzwerkprotokolle wie MMS und IAC
Geeignet zum Aufbau von Datenaustauschebenen mit anderen Steuergeräten, HMI/SCADA-Systemen.
03
Serielle Schnittstelle
2× serielle RS-232C-Anschlüsse (COM3, COM4)
COM3: Standardmäßiger serieller RS-232C-Anschluss (mit Modem-Steuersignal)
COM4: Isolierter serieller Port (für Konfigurationstool-Verbindung, Debugging)
Hilfreich beim Anschließen und Debuggen von Terminals, alten Geräten oder Kommunikationsgeräten.
04
I/O-Erweiterung und CEX-Bus
Unterstützt bis zu 96 E/A-Module (im Einzelmaschinenmodus)
Unterstützt bis zu 84 I/O-Module (im Redundanzmodus)
Gesamter Scanzeitraum des Modulbusses: 0 - 100 ms (abhängig von der Anzahl der Module)
Die Modulbus-Abtastrate hängt von der Anzahl der I/Os und der Konfiguration ab.

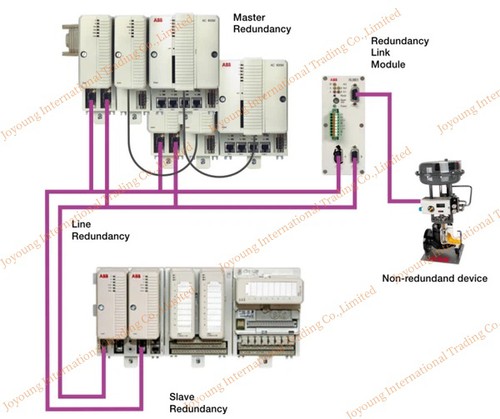

Einführung in redundante Funktionen
CPU-Redundanz:
Der Controller unterstützt CPU-Redundanz, was bedeutet, dass zwei CPU-Module gleichzeitig arbeiten können, um eine höhere Verfügbarkeit zu erreichen. Fällt die Haupt-CPU aus, kann die Backup-CPU sofort die Steuerungsaufgabe übernehmen und so den kontinuierlichen Betrieb des Systems sicherstellen.
CEX-Bus-Redundanz: Der CEX-Bus des Controllers (ein interner Kommunikationsbus) unterstützt auch eine redundante Konfiguration, um die Zuverlässigkeit der internen Kommunikation des Controllers sicherzustellen.
Redundanz der Kommunikationsschnittstelle: Das Baseboard des PM866AK01-Controllers verfügt über zwei RJ45-Ethernet-Ports (CN1, CN2) für den Anschluss an das Steuerungsnetzwerk und unterstützt redundante Konfiguration. Selbst wenn eine Kommunikationsschnittstelle ausfällt, kann auf diese Weise die andere Schnittstelle weiterhin eine Netzwerkverbindung aufrechterhalten.
S800-E/A-Redundanz: Der Controller unterstützt die redundante Konfiguration von S800-E/A-Modulen, um die Zuverlässigkeit der E/A-Daten und den kontinuierlichen Betrieb des Systems sicherzustellen
Integrierter-redundanter Ethernet-Kommunikationsanschluss:
Der Controller verfügt über einen integrierten-redundanten Ethernet-Kommunikationsanschluss, der die Kommunikationszuverlässigkeit des Systems weiter erhöht
Durch diese redundanten Konfigurationen kann der ABB PM866AK01-Controller eine hohe Verfügbarkeit und Fehlertoleranz bieten und eignet sich für industrielle Automatisierungssysteme mit hohen Zuverlässigkeitsanforderungen.
Installation, Konfiguration und Betrieb
Installation
Installieren Sie das PM866AK01-Modul auf der DIN-Schiene und ordnen Sie es ordentlich mit anderen Modulen (z. B. Kommunikations- und Leistungsmodulen) an.
Verbinden Sie den CEX-Bus und andere Steuernetzwerke über die Basis.
Sorgen Sie für eine stabile Stromverbindung des Moduls.
Konfiguration
Laden Sie das Programm mit der ABB-Engineering-Software (z. B. 800xA Control Builder);
Konfigurieren Sie die Netzwerkeinstellungen (IP-Adresse) und den Aufgabenzyklus.
Laden Sie das Steuerungsprogramm und die Variablenzuordnung herunter.
Betrieb
Beobachten Sie nach dem Einschalten die LED, um den CPU-Status zu überprüfen.
Verwenden Sie die Überwachungssoftware, um Echtzeitdaten anzuzeigen und Alarme zu verwalten.
Speichern Sie den Betriebsverlauf, um die Steuerungsstrategie zu optimieren.
