Advant Controller 31 Analoges Eingangs-/AusgangsmodulGJR5252300R3101 07AC91
AC31 ist ein frühes SPS/DCS-Hybridsteuerungssystem, das von ABB eingeführt wurde:
Unterstützt zentralisierte und verteilte Steuerung
Basierend auf CS31-Buskommunikation
Entspricht dem Programmierstandard IEC 61131-3
Erweiterbare Remote-I/O
07AC91(GJR5252300R3101) kommuniziert als Remote-I/O-Modul im AC31-System mit der Steuerung über den CS31-Bus und unterstützt die analoge Mehrkanalsignalverarbeitung. Es kann die Anforderungen für die Erfassung und Ausgabe verschiedener industrieller Standardsignaltypen wie Spannung und Strom erfüllen.
Technische Spezifikationen
|
Herstellung |
ABB |
|
Modell |
07AC91 |
| Teilenummer |
GJR5252300R3101 |
|
Beschreibung |
Analoges I/O-Modul |
| Anzahl der Kanäle | 8 KI+8 AO |
| Kommunikationsmethode | CS31-Bus |
| Stromversorgung | 24 VDC |
|
Herkunft |
Deutschland |
|
Dimension |
15*15*12cm |
|
Gewicht |
0,81 kg |
Übersicht über den Analogkanal
GJR5252300R3101 07AC91-Kompatibilität:
SPS der Serie AC31 (Serie 40/50/90)
Verteiltes Erweiterungssystem
Mehrere industrielle Kommunikationsprotokolle
07AC91 unterstützt zwei Arbeitsmodi:
Modus 1:
8 analoge Eingänge + 8 analoge Ausgänge
Auflösung: 12-Bit
Modus 2:
16 Kanäle (paarweise als Eingang oder Ausgang konfigurierbar)
Auflösung: 8-Bit
Das analoge Ein-/Ausgabemodul 07 AC 91 wird als Remote-Modul am CS31-Systembus eingesetzt. Es enthält 16 analoge Ein-/Ausgangskanäle, die in zwei Betriebsarten konfiguriert werden können:
• Betriebsart „12 Bit“: 8 Eingangskanäle, individuell konfigurierbar ±10 V oder 0...20 mA, 12 Bit Auflösung plus 8 Ausgangskanäle, individuell konfigurierbar ±10 V oder 0...20 mA, 12 Bit Auflösung
• Betriebsart „8 Bit“: 16 Kanäle, paarweise als Ein- oder Ausgänge konfigurierbar, 0...10 V,0...20 mA, 8-Bit-Auflösung
• Die Konfiguration wird mit DIL-Schaltern eingestellt.
• Für Messsignale von 4...20 mA bietet die SPS ein Verschaltungselement ANAI4_20 an (siehe 907 PC 331, Verbindungselemente-Bibliothek).
Betrieb des AC31 Analogmoduls
✔ Installationsmethode
DIN-Schieneninstallation (Standard 35 mm)
Im Schaltschrank befestigt
✔ Verkabelungsstruktur
Das Modul verfügt über drei Arten von Anschlüssen:
Stromversorgung: 24-VDC-Stromversorgung
CS31-Bus: Verbindung zur SPS (AC31-Controller)
Feldsignale:
Eingabe: Sensoren
Ausgabe: Aktoren
Stellen Sie den DIP-Schalter ein: 07AC91. Alle Funktionen werden über DIP-Schalter (Hardware-Jumper) konfiguriert.
-- Wählen Sie den Arbeitsmodus
-- Eingabetyp festlegen
-- Moduladresse einstellen
Anschließen der Drähte
--Verkabelung des Simulationseingangs (AI).
--Verkabelung des Analogausgangs (AO).
Identifizieren des Moduls in der SPS

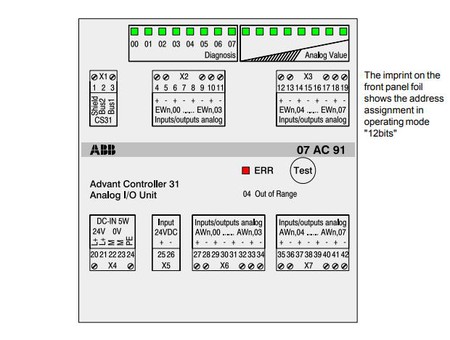

Die Frontplatte des Moduls verfügt über:
Grüne LED (Kanal/Status)
Rote LED (Fehler)
Häufige Datenfehler während der Nutzung
F: Nach der Installation des Moduls kann die CPU es nicht erkennen oder das Modul antwortet nicht.
A: Die Moduladresse ist falsch eingestellt
Die Konfiguration des DIP-Schalters ist falsch.
Der Bus ist nicht richtig angeschlossen oder der Abschlusswiderstand fehlt.
F: Die von der SPS gelesenen analogen Größen schwanken stark, weichen von den tatsächlichen Werten ab oder weisen häufig abnormale Messwerte auf.
A: Signalleitungsstörung
Der Strom-/Spannungsbereich des Sensors stimmt nicht überein.
F: Wenn das rote Licht des Moduls leuchtet oder die LED blinkt, erkennt die SPS einen Fehler.
A: Die Messung überschreitet den eingestellten Grenzwert
Interner Kommunikationsfehler oder CS31-Busfehler
F: Das Modul verliert gelegentlich die Verbindung, hat eine instabile Kommunikation oder meldet einen Busfehler von der SPS.
A: Der CS31-Bus überschreitet die zulässige Länge, was zu Datenverlust führt.
Elektromagnetische Störungen oder lose Verbindungen führten dazu, dass die Kommunikation unterbrochen wurde.
