Produkteinführung
Technische Spezifikationen
|
Herstellung |
GE |
|
Modell |
IC698CPE030 |
| Teilenummer | IC698CPE030 |
|
Beschreibung |
CPU-Modul |
|
Herkunft |
USA |
|
Dimension |
30*20*5cm |
|
Gewicht |
0,5 kg |
Produktdetails

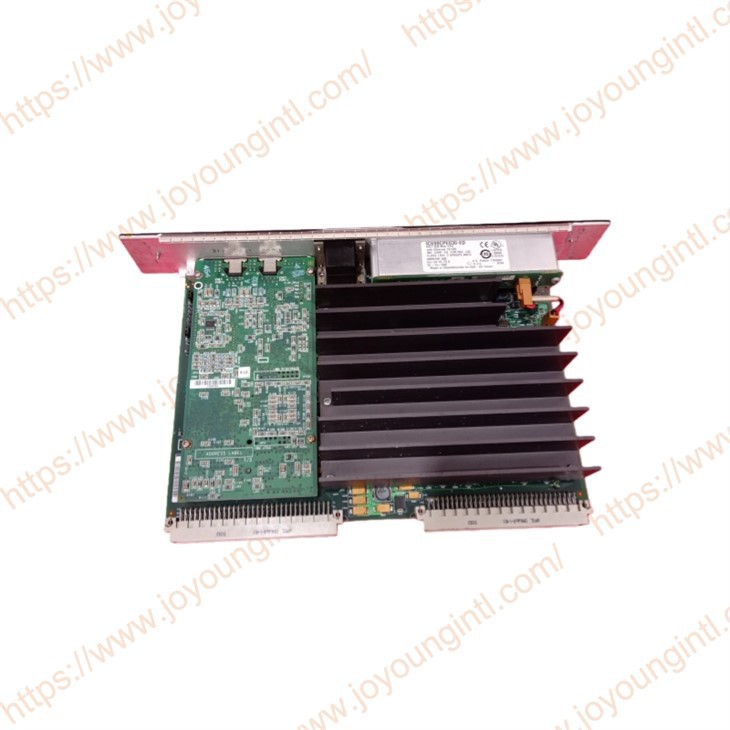

IC698CPE030 Kernverarbeitungseinheit
Prozessortyp: 32-Bit-Hochleistungs--Mikroprozessor in Industriequalität
Taktfrequenz: 1,0 GHz
Architekturmerkmale: Superskalares Pipeline-Design, das die parallele Verarbeitung mehrerer -Anweisungen unterstützt
Gleitkomma-Operationseinheit: Integrierter Hardware-Gleitkomma-Coprozessor
Echtzeitleistung: Deterministischer Scanzyklus, der harte Echtzeitsteuerungsanwendungen unterstützt
IC698CPE030 Speichersystem
Benutzerprogrammspeicher: 40 MB nicht-flüchtiger Flash-Speicher
Datenspeicher: 20 MB SRAM (mit Batterie-Backup)
Systemspeicher: 512 KB Cache
Speichererweiterung: Unterstützt externe CompactFlash-Speicherkarten
Konfiguration der Kommunikationsschnittstelle
Ethernet-Schnittstelle
Anzahl der Ports: 2 unabhängige 10/100/1000BASE-T-Ports
Netzwerkprotokoll
SRTP (Server Request Protocol).
Modbus TCP-Server/Client
FTP-Server (zur Dateiübertragung)
BOOTP/DHCP-Client
DNS-Client
Switch-Funktion: Integrierter-industrieller-Dual--Port-Switch, der Daisy-Chain-Verbindung unterstützt
Steckertyp: RJ45, mit Aktivitätsanzeige und Verbindungsstatusanzeige
Serielle Kommunikationsschnittstelle
Anschluss 1 (S1):
Typ: Isolierter RS-485
Protokolle: SNP, Modbus RTU Master/Slave, ASCII
Maximale Geschwindigkeit: 115,2 kbps
Anschluss 2 (S2):
Typ: Isolierung RS-232/RS-485 konfigurierbar
Protokolle: SNP, Modbus RTU Master/Slave, ASCII
Maximale Geschwindigkeit: 115,2 kbps
Kontrollfähigkeitsparameter
Maximale diskrete E/A-Punkte: 32.000 Punkte (digitale Menge)
Maximale analoge E/A-Kanäle: 4.000 Kanäle
Maximale Anzahl lokaler Racks: 8 Erweiterungsracks
Unterstützte Modultypen: Vollständige Serie von RX7i-E/A-Modulen, Kommunikationsmodulen und Bewegungssteuerungsmodulen
Logikausführungsgeschwindigkeit: 0,03 ms/K Boolesche Anweisungen (typischer Wert)
Maximale Programmkapazität: 4 MB Logikcode
Kompatibilitätsanweisungen für IC698CPE030
Rack-Anforderungen: Es muss in Verbindung mit den Racks der IC698-Serie verwendet werden
Anforderungen an die Stromversorgung: Es wird ein spezielles Stromversorgungsmodul für RX7i (z. B. IC698PSDxxx-Serie) benötigt.
Modulkompatibilität: Nur kompatibel mit Modulen der RX7i-Serie, nicht kompatibel mit Modulen der 90-70-Serie
Netzwerkkompatibilität: Es kann über Ethernet mit Systemen wie RX3i und 90-70 kommunizieren
Typische Anwendungsgebiete von IC698CPE030
Große-Prozessleitsysteme - Chemietechnik, Erdölraffination
Hochgeschwindigkeits-Maschinensteuerung - Verpackungsmaschinen, Druckgeräte
Infrastruktursteuerung - Wasseraufbereitung, Kraftwerke
Diskrete Fertigung - Automobilproduktionslinien, Montagesysteme
Bewegungssteuerungsintegration - Mehrachsige Synchronsteuerungsanwendung
