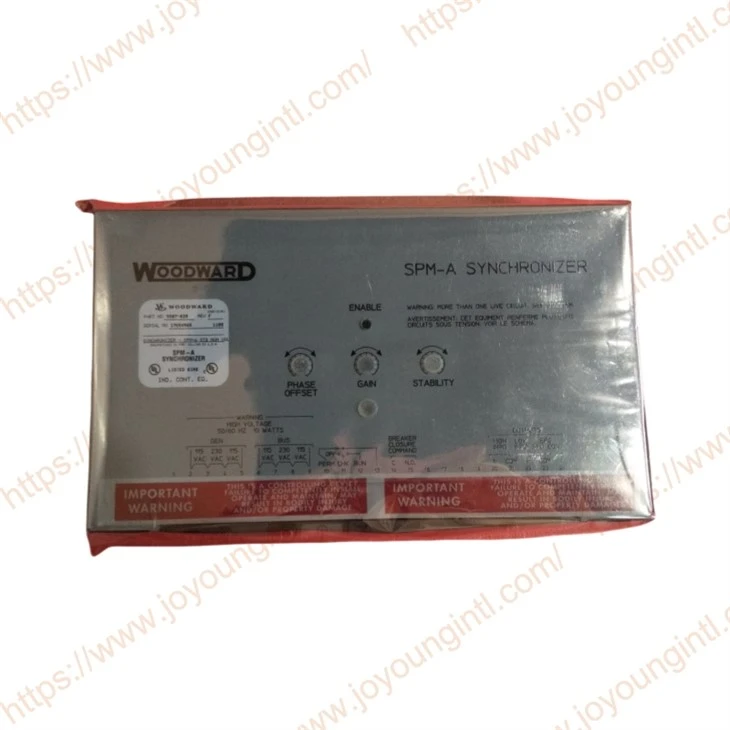

WOODWARD 9907-028 SPM-A SYNCHRONISATOR

Das Woodward 9907-028 ist ein Generatorgeschwindigkeits- und Phasensynchronisationssteuermodul der Woodward SPM-A-Serie, das speziell für die automatische Parallelsteuerung von Stromgeneratoren entwickelt wurde. Dieses Modul kann eine präzise Frequenz- und Phasenausrichtung erreichen, bevor der Generator an das Netz oder andere Generatoren parallel angeschlossen wird. Dadurch werden zuverlässige Synchronisierungsbedingungen für das anschließende Schließen des Leistungsschalters bereitgestellt und so die Reibungslosigkeit und Sicherheit der Parallelschaltung des Stromnetzes verbessert.





1. Automatische Frequenz- und Phasenanpassungssteuerung
Die zentrale Steuerfunktion des 9907-028 SPM-A SYNCHRONIZER besteht darin, die Frequenz- und Phasendifferenz zwischen dem Generator und dem Bus (oder einem anderen Generator) automatisch zu erkennen und anzupassen. Das Modul ist mit einer Phasenerkennungsschaltung und einer Filtereinheit ausgestattet, die dazu dienen, präzise Signale aus den jeweiligen Spannungswellenformen zu extrahieren und die Unterschiede zu vergleichen. Wenn die Frequenz- und Phasendifferenz in den eingestellten Bereich fällt, können weitere Vorgänge ausgelöst werden.
Phasenanpassungsgenauigkeit: ±10 Grad (Modul-Nennwert), wird verwendet, um sicherzustellen, dass der Phasenfehler vor dem Tor ausreichend klein und koordiniert ist.
Frequenzkonsistenz: Es erfordert, dass beide Netzteile extrem ähnliche Frequenzen haben, wodurch mechanische Stöße und elektromagnetische Störungen reduziert werden.
Diese Funktion entspricht einem Phasenregelkreissystem, das das Generatorsteuersignal ständig anpasst, um sicherzustellen, dass die Ausgangsfrequenz an die Zielfrequenz „verriegelt“ ist.
2. Ausgabe des Einschaltsteuersignals für Leistungsschalter
9907-028 SPM-A SYNCHRONIZER prüft nicht nur die Synchronisierungsbedingungen, sondern gibt auch ein Signal zum Schließen des Leistungsschalters aus, nachdem die Frequenz-/Phasenanpassung erreicht wurde und die Bedingungen für einen bestimmten Zeitraum erfüllt wurden. Bei diesem Ausgang handelt es sich normalerweise um einen Relaiskontakt, der den Leistungsschalter direkt ansteuern oder als Logikeingang für SPS/DCS dienen kann.
Dauer des Schließsignals: ca. 1 Sekunde (typischer Wert), um sicherzustellen, dass das Steuergerät das Signal zuverlässig erfassen kann.
Kontakttyp: Normalerweise offene Relaiskontakte, geeignet zum Antreiben verschiedener Lasten.
3. Optionale Anpassung der Anpassungszeit und der dynamischen Reaktion
Der 9907-028 SPM-A SYNCHRONIZER ermöglicht die interne Auswahl des **Zeitfensters für die synchrone Bestimmung (Match-up-Verweilzeit)** und die dynamische Anpassung von Parametern. Dies bestimmt, wie lange die Stabilität aufrechterhalten und das Schließereignis ausgelöst werden soll, nachdem die Synchronbedingungen erfüllt sind. Dies ist für unterschiedliche Generatorträgheiten, Lasteigenschaften und Netzbedingungen von entscheidender Bedeutung.
Zu den typischen Einstellungen gehören verschiedene Verzögerungszeiten, beispielsweise 1/8, 1/4, 1/2 und 1 Sekunde, die entsprechend der Reaktionsgeschwindigkeit des Systems optimiert werden können.
4. Steuerung mehrerer Arbeitsmodi
9907-028 SPM-Ein SYNCHRONIZER bietet vier Betriebsmodi, die durch Schalter vor Ort umgeschaltet werden können, wodurch das technische Debuggen und die Betriebssteuerung flexibler werden:
OFF - Modul deaktiviert, nicht an der Synchronisationslogik beteiligt;
RUN - Normale Synchronisation und in der Lage, ein Schließsignal zu erzeugen;
CHECK - Die Synchronisationsbeurteilungs- und Überwachungsfunktion ist wirksam, der Schließbefehl ist jedoch nicht zulässig.
PERMISSIVE - Aktiviert synchrone Logik, schränkt jedoch deren Auswirkungen auf die Haupt-Engine-Steuerung ein.
Diese Modussteuerung erleichtert die Entkopplung des Synchronbremsens von der Generatorsteuerungsstrategie und verbessert so die Fehlerbehebung und Sicherheit.
5. Kompatibilität der Auswahl und Steuerung der Ausgangsimpedanz
Um verschiedene Arten von Hauptsteuerungen, wie Woodward 2301/2301A, das elektronische Geschwindigkeitsregelsystem EPG oder Steuergeräte der Serie 2500, zu unterstützen, bietet der 9907-028 SPM-A SYNCHRONIZER verschiedene Ausgangsimpedanztypen:
Hochohmiger Ausgang - geeignet für elektronische Lastverteilungssteuerung im alten-Stil wie 2301;
Ausgang mit niedriger Impedanz - Kompatibel mit Controllern wie 2301A, EPG/2500 usw.
Spezielle Ausgabe von EPG - Dies ist die Steuerungsarchitektur, die für die Lastverteilung-zwischen EPG-Controllern ohne Last verwendet wird.
Solche Ausgabeoptionen stellen sicher, dass das Modul nahtlos in verschiedene Steuerungssysteme integriert werden kann.



1.Spezialisiertes Design zur parallelen Systemoptimierung
9907-028 SPM-A SYNCHRONIZER ist kein allgemeines Messmodul. Stattdessen handelt es sich um eine Synchronsteuereinheit, die speziell für den Parallelbetrieb von Generatoren entwickelt wurde. Seine interne Logik ist rund um den dynamischen Übergangsprozess vor der Parallelschaltung optimiert, wobei der Schwerpunkt auf der Verbesserung der Systemstabilität und der mechanischen Sicherheit des Generators beim Anschluss an die Sammelschiene liegt.
2.Logische Entkopplung der Synchronisationsbestimmung und Ausführungslogik
9907-028 SPM-Ein SYNCHRONIZER trennt die Bestimmung der Synchronisationsbedingung vom Ausführungsausgang des Leistungsschalters. Dadurch wird der Einfluss von Aktionsverzögerungen am Ausführungsende oder externen Störungen auf die Ergebnisse der Synchronisationsbestimmung vermieden. Strukturell erhöht es die Zuverlässigkeit und Steuerbarkeit der Parallelsteuerung.
3.Konfigurierbarer Mechanismus zur Bestimmung der Synchronisationsstabilität
Durch die Einstellung der Synchronisationsbestätigungszeit und der Reaktionseigenschaften kann das System speziell entsprechend den Trägheits- und Geschwindigkeitsreaktionseigenschaften verschiedener Generatoren konfiguriert werden, sodass die Synchronisationsentscheidung auf der Grundlage des Stabilitätstrends statt des Momentanzustands getroffen wird, was für komplexe oder schwankende Netzumgebungen besser geeignet ist.
4. Kontrollierbares Eingriffsniveau des Geschwindigkeitsregelsystems
In verschiedenen Arbeitsmodi kann der Einflussgrad des Moduls auf das Hauptgeschwindigkeitsregelsystem klar definiert werden. Es kann während des automatischen Parallelbetriebsprozesses aktiv an der Geschwindigkeitskorrektur teilnehmen oder nur während der Debugging- oder Kontrollbetriebsphase als Synchronisationsbestimmungseinheit fungieren, wodurch übermäßige Eingriffe in die Hauptsteuerlogik vermieden werden.
5.Kompatibilität mit mehreren Generationen von Woodward-Steuerungsarchitekturen
Durch die differenzierte Konfiguration der Ausgangssignaleigenschaften und des Schnittstellendesigns kann 9907-028 nahtlos in Woodward-Geschwindigkeitssteuerungs- und Laststeuerungssysteme verschiedener Epochen und Typen integriert werden, wodurch die Renovierungskosten bei der Aufrüstung oder dem Hinzufügen paralleler Funktionalität zum alten System gesenkt werden.
6. Modulare Architektur unabhängig vom Spannungsregelkreis
Die synchrone Steuerung und Spannungsregelung wahren die funktionale Unabhängigkeit auf Systemebene und ermöglichen eine flexible Auswahl von Erregungs- oder Spannungsregelungsschemata im technischen Design. Dadurch wird auch verhindert, dass das Synchronmodul durch anormale Spannungskreise beeinträchtigt wird, wodurch die allgemeine Robustheit des Systems erhöht wird.
