Produkteinführung
Technische Spezifikationen
|
Marke |
WOODWARD |
|
Modell |
9905-387 |
|
Beschreibung |
PROACT-TREIBERMODUL |
| Eingangsspannung | Gleichstrom 18–32 V Gleichstrom |
| Steuersignaleingang | 0-200mA |
| Art des Steuersignals | Unterstützt digitale/analoge Eingänge (±3 VDC, PWM und andere kompatible Signale) |
|
Herkunft |
USA |
|
Dimension |
30*30*15m |
|
Gewicht |
0,85 kg |
Produktdetails

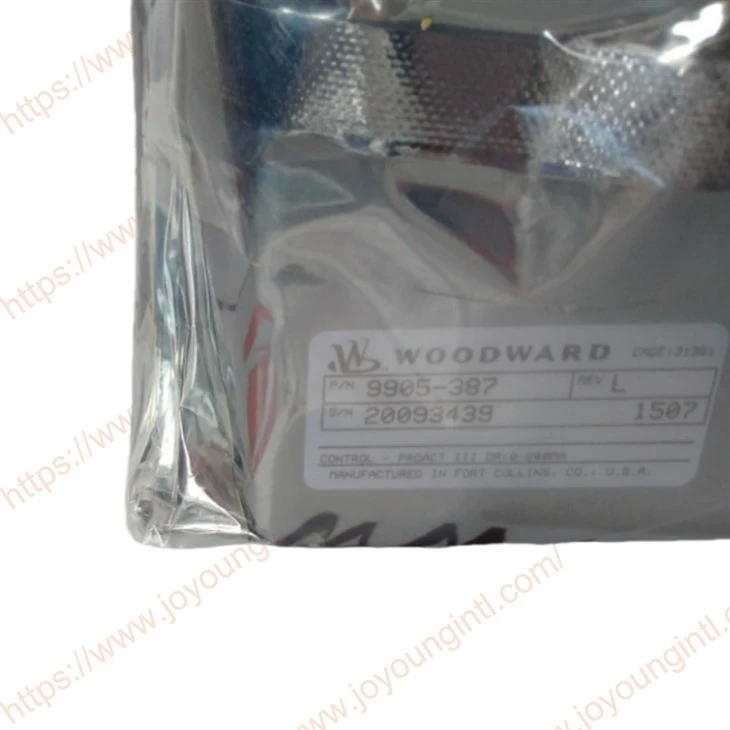

Das Modul 9905-387 gehört zu einer Antriebseinheit innerhalb des Woodward ProAct III (Modell III)-Systems. Der Modellcode hat folgende Bedeutung:
9905: Das Basismodellsegment der Woodward-Steuer-/Antriebseinheit. -387: Die spezifische Treiberspezifikationsversion gibt an, dass das Modell III einen 0-200-mA-Steuersignaleingang verwendet und die MS-Anschlussschnittstelle verwendet.
Die Woodward ProAct-Reihe umfasst:
Fahrer: Empfängt Steuersignale und gibt Fahranweisungen aus;
Aktuator: Passt die Kraftstoffzufuhr des Motors, die Drosselklappe und andere ausführende Komponenten entsprechend dem Signal an.
Controller/Hauptsteuereinheit: Verantwortlich für die Gesamtsteuerungsstrategie, die Feedbackverarbeitung und die Systemverbindung.
9905-387 gehört zum Treiberbereich. Durch Signalverarbeitung und Leistungsverstärkung liefert es einen Ausgang, der der Befehlskurve für den Aktuator entspricht.
Über ProAct™ III und ProAct IV
Für weitere Informationen,Bitte nehmen Sie Kontakt mit uns aufinfo@htechplc.com.
Kontakt
Die ProAct™ III- und ProAct IV-Treiber wandeln entweder ein 0–200-mA- oder 4–20-mA-Steuersignal von einer elektronischen Woodward-Steuerung in eine bestimmte Stellantriebsposition um.
Die ProAct-Treiber benötigen eine separate Stromversorgung von 20–32 VDC. Die Stromversorgung muss in der Lage sein, für die ProAct III- und ProAct IV-Treiber eine Dauerspannung von 10 A und eine Spitzenspannung von 20 A für bis zu zwei Sekunden bereitzustellen.
Der ProAct III-Aktuator leistet bis zu 14 J (10 ft-lb) Arbeit, um den Kraftstoffeinstellhebel am Motor zu bewegen. Der ProAct IV-Antrieb leistet bis zu 27 J (20 ft{6}}lb) Arbeit. Die Aktuatoren drehen sich um 75 Grad und verfügen über eine Positionsrückmeldung.
Die Stabilität und das Ansprechverhalten des Motors werden vom Steuergerät und nicht vom Aktuator und Fahrer festgelegt. Befolgen Sie beim Einrichten der Motorsteuerung die Anweisungen des Steuergeräts.
| Aktuatormodell | Arbeitsleistung | Teilenummer (CW bis Max *) |
Teilenummer (CCW bis Max *) |
| ProAct III MS-Anschluss |
14 J (10 ft-lb) | 8405-009 | 8405-011 |
| ProAct III Rohrverschraubung |
14 J (10 ft-lb) | 8405-010 | 8405-012 |
| ProAct IV MS-Anschluss |
27 J (20 ft-lb) | 8405-013 | 8405-015 |
| ProAct IV Rohrverschraubung |
27 J (20 ft-lb) | 8405-014 | 8405-016 |
* „CW [CCW] bis Max“ bezieht sich auf die Richtung, in die sich der Aktuator dreht, um den Kraftstoff zu erhöhen, wenn man auf den Rotor schaut.
Technische Daten des ProAct-Antriebs
| Treiber Modell |
420mA Steuersignal |
0200 mA Steuersignal |
420mA Steuersignal, 420mA Aktuator Pos. Ausgabe |
0200 mA Steuersignal, 420mA Aktuator Pos. Ausgabe |
| Modell III MS-Anschluss |
9905-386 | 9905-387 | 9905-459 | 9905-392 |
| Modell III Rohrverschraubung |
9905-384 | 9905-385 | N/A | N/A |
| Modell IV MS-Anschluss |
9905-390 | 9905-391 | 9905-461 | 9905-460 |
| Modell IV Rohrverschraubung |
9905-388 | 9905-389 | N/A | N/A |
FAQ
F: Welche Anforderungen gelten für die Installationsumgebung von 9905-387?
A: Das PROACT-TREIBERMODUL ist für den Betrieb in einer Umgebung mit einem Temperaturbereich von -40 Grad bis +70 Grad geeignet. Das Modul selbst erzeugt Wärme und sollte an einem gut belüfteten Ort installiert werden.
F: Verwendung von 9905-387 für die Anforderungen an die Stabilität der Stromversorgung
A: Eine instabile Stromversorgung oder eine Stromspannung, die den Bereich (typischerweise 18–32 VDC) überschreitet, führt zu einem Neustart des Moduls oder löst einen Fehleralarm aus.
Probleme mit dem Stromverteilungssystem oder den Batterien sind häufig eine der Hauptursachen für Modulausfälle. Daher wird empfohlen, bei der Integration des Systems geregelte Netzteile und eine gute Erdung zu verwenden.
