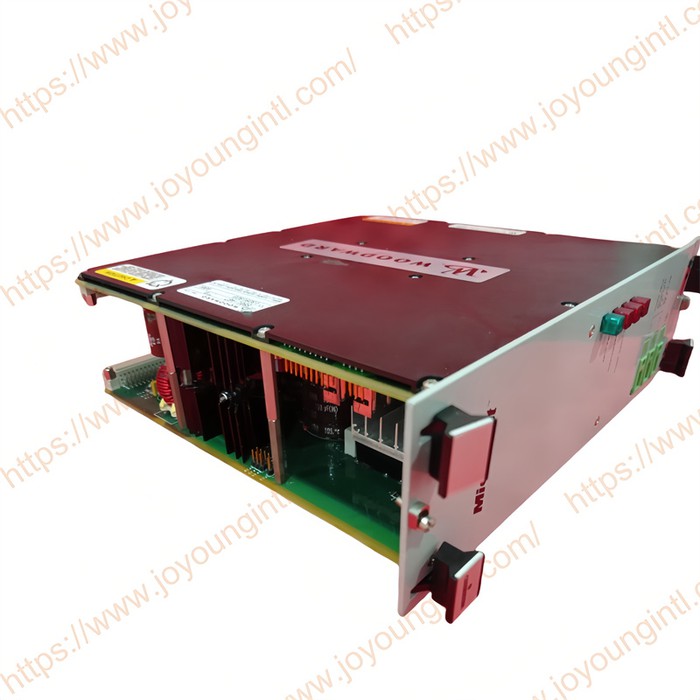

WOODWARD 5501-467 Micronet Simplex-Netzteil

WOODWARD 5501-467 C Micronet Simplex MicroNet™ ist ein industrietaugliches Leistungsmodul für digitale Steuerungssysteme. Es dient der stabilen und zuverlässigen Gleichstromversorgung der Mikroprozessoren und anderer Steuereinheiten im Schaltschrank. Im MicroNet Simplex-Steuerungssystem ist das Modul 5501-467 für die Hauptaufgabe der Gleichstromversorgung verantwortlich, indem es eine Betriebsspannung von 5 VDC für das System bereitstellt und den Host-Prozessor, die Eingabe-/Ausgabemodule und die Software-Logik-Steuereinheiten usw. antreibt.







Marke	WOODWARD
Modell	5501-467
Serie	C MICRONET SIMPLEX
Beschreibung	STROMVERSORGUNG
Herkunft	USA
Dimension	40*30*15m
Gewicht	1,35 kg



Im Gegensatz zu gewöhnlichen Niederspannungs-DC-Netzteilplatinen unterstützt 5501-467 einen Hochspannungseingang von 220 VAC und 220 VDC. Es kann den Schaltschrank und das Hochspannungs-Gleichstromsystem direkt mit Strom versorgen, ohne dass ein externer Transformator erforderlich ist.
5501-467 ist für Industriestandorte konzipiert und verfügt über die folgenden Umweltanpassungsindikatoren:
Der Arbeitstemperaturbereich ist für die industrieübliche Temperatur im Schaltschrank geeignet.
Unterstützt den Betrieb in großen Höhen (bis zu 4000 Meter);
Der Geräuschpegel nach der Installation des Modulchassis liegt unter 70 dBA, wodurch es für elektrische Kontrollräume geeignet ist.



Spezifikationen der Leistungsplatine:

Eingangsspannung: 220 VAC/VDC

Betriebsbereich: 180–264 VAC (47–63 Hz)

Maximaler Ausgangsstrom (5 VDC): 22,0 A bei 65 Grad, 28 A bei 60 Grad, 32 A bei 55 Grad

Hochspannungs-Gleichstrom für Haupt-PS-Simplex: 7 ms bei 225 VDC



Spezifikationen des Reglermoduls:

Steuerungstyp: PID-Steuerung

Eingangssignaltyp: Analog

Ausgangssignaltyp: Analog

Betriebsspannung: 24 VDC

Betriebstemperatur: -40 Grad bis +85 Grad

Schutzart: IP65



5501-467 bietet klare LED-Anzeigen zur Beurteilung des Stromstatus. Die Frontplatte des Moduls ist üblicherweise mit vier LED-Anzeigen ausgestattet:

LED-Lampe	Erläuterung
OK	Die Leistungsabgabe ist normal.
Eingabefehler	Anomalie der Eingangsstromversorgung (Spannung liegt außerhalb des zulässigen Bereichs oder externer Stromausfall)
Fehler in der Stromversorgung	Die interne Konvertierung ist fehlgeschlagen. Alle oder mehrere Leistungseinheiten wurden abgeschaltet.
Übertemperaturfehler	Die Modultemperatur hat die Sicherheitsschwelle überschritten (es ist notwendig, das Kühlsystem oder die Umgebungstemperatur zu überprüfen)

Die Anzeigeleuchten helfen den Werkstechnikern bei der Beurteilung der Verwendung der Module. Wenn ein „Stromversorgungsfehler“ auftritt, wird empfohlen, zunächst die Verkabelung auf Kurzschlüsse oder anormale Lasten zu überprüfen. Wenn der externe Kurzschluss behoben ist, das Problem jedoch weiterhin besteht, muss das Modul ausgetauscht werden.



In einer typischen Installation:
✔ Nach dem Einschalten führt 5501-467 einen Selbsttest durch und gibt 5 V DC aus
✔ CPU-Initialisierung, liest Konfigurationslogik
✔ Das E/A-Modul leitet die Selbstprüfung-ein und stellt die Synchronisierung mit der CPU her
✔ Geschwindigkeitseingabe und Erfassungssignale starten die Echtzeiterfassung
✔ Die CPU verarbeitet die Steuerlogik und trifft Ausgabeentscheidungen
✔ Das Kommunikationsmodul leitet Daten an externe Systeme oder Überwachungsterminals weiter
Während des gesamten Prozesses ist Power nicht an der Datenlogik beteiligt. Wenn jedoch die Stromversorgung unterbrochen wird, verliert die Systemlogik ihre Leistungsgrundlage. Daher sind in der Regel eine Ersatzteilstrategie und eine vorbeugende Wartung erforderlich.



1.Dampf-/Gasturbinen-Steuerungssystem
In großen Kraftwerken oder industriellen Antriebssystemen ist der MicroNet Simplex Controller für die Geschwindigkeits- und Laststeuerung zuständig, während 5501-467 die Stromversorgung für das Mainboard übernimmt.

2. Schaltschrank für die industrielle Automatisierung
In den automatischen Steuerungssystemen von Branchen wie der Chemietechnik, Erdöl-, Erdgas- und Papierherstellung wird eine stabile Stromversorgung für SPS/DCS und andere Steuerungsmodule bereitgestellt.



501-467 ist die Hauptstromversorgungsplatine (Power Supply Board) im MicroNet Simplex-System, die zur Umwandlung des externen Hochspannungs-Wechsel-/Gleichstroms (typischerweise 220 VAC oder 220 VDC) in die vom System benötigte 5 VDC-Stromversorgung verwendet wird.
Die Ausgangsleistung des 5501-467 wird über die Rückseite geteilt auf:
Zentraleinheit (CPU)
Verschiedene Ein-/Ausgabemodule (I/O)
Kommunikations- oder Hilfserweiterungsmodul
Andere Steuergeräte



Zu den Hauptmodultypen gehören:

Modultyp	Funktionsbeschreibung
Leistungsmodul	5501-467, wird zur Stromversorgung der gesamten Controller-Suite verwendet
CPU-Modul	Führen Sie Steuerlogik aus, z. B. MicroNet Plus-CPU oder 5200-CPU
I/O-Modul	Erfassung und Ansteuerung von Ein-/Ausgangssignalen, z. B. diskrete E/A, analoge E/A usw.
Kommunikationsmodul	Unterstützt serielle, Ethernet- und andere externe Kommunikation
Hilfsmodul	Geschwindigkeitsmessung, RTD/TC, Feldterminal/Klemmenblock usw., Erweiterungskomponenten



Das vollständige schematische Diagramm des Simplex-Steuerracks:

┌──────────────────────────────────────────────────────┐
│ MicroNet Simplex-Chassis (12 Steckplätze) │
│ │
│ S1│5501-467 Netzteil│ ↔ Wandelt AC/DC → 5 VDC um │
│ S2│CPU (z. B. 5200) │ ↔ Führt GAP-Logik aus │
│ S3│Geschwindigkeitseingangsmodul │ ↔ Drehzahlsignal │
│ S4│Diskrete E/A 48 Kanäle │ ↔ Feldschalter/Alarme │
│ S5│Analoges I/O-Modul │ ↔ 4-20 mA/0-10V-Signale │
│ S6│Kommunikationsmodul (RS-485) │ ↔ SPS/DCS-Integration │
│ … Verbleibende Steckplätze für Erweiterungen │
└──────────────────────────────────────────────────────┘

Daten- und Steuersignalfluss:
Stromeingang: Extern 220 VAC/VDC → 5501-467
5-V-Stromverteilung: Von der Backplane zur CPU und allen I/Os
Geschwindigkeitserfassung: Das Geschwindigkeitsmodul gibt die Drehzahl an die CPU zurück.
E/A-Erfassung: Diskrete/analoge Daten werden an die CPU übertragen
Logische Verarbeitung: Die CPU führt den GAP-/Steuerungsalgorithmus aus
Kommunikationsausgang: Die Status- und Steuerausgänge können an eine externe SPS/DCS oder HMI übertragen werden.
