IQS900 204-900-000-011 A5-B23-C1-H10-I1ist ein Ex-konfigurierter Signalaufbereiter für Wirbelstrom-Näherungsmesssysteme der TQ-Serie-, der als industrielles Automatisierungsteil in der Vibrationsüberwachung und bei rotierenden Maschinenanwendungen eingesetzt wird. Es verarbeitet das Messsignal von kompatiblen Näherungssensoren und liefert die aufbereitete Ausgabe, die ein Überwachungs- oder Datenerfassungssystem für Anwendungen wie Wellenvibration, Wellenverschiebung und Rotorpositionsüberwachung benötigt. Diese spezielle Konfiguration umfasst die A5 Ex-Option, die B23-Empfindlichkeitskonfiguration, C1 ohne Diagnose, H10 für eine Gesamtsystemlänge von 10 m und I1 mit dem DIN-Schienen-Montageadapter MA130.
| Parameter | Spezifikation |
|---|---|
| Modell | IQS900 |
| Produkttyp | Signalaufbereiter |
| Basisteilenummer | 204-900-000-011 |
| Vollständiger Bestellcode | A5-B23-C1-H10-I1 |
| Anwendung | Näherungsmessung / Vibrationsüberwachung |
| Ein Code | A5 – Ex-Konfiguration |
| B-Code | B23 – 4 mV/µm Empfindlichkeit |
| Messbereich | 4 mm |
| C-Code | C1 – Ohne Diagnose |
| H-Code | H10 – 10 m Gesamtsystemlänge |
| Ich codiere | I1 – MA130 DIN-Schienenadapter |
| Messtechnik | Eddy-aktuelle Nähe |
| Frequenzgang | DC bis 20 kHz (-3 dB), je nach anwendbarer Systemkonfiguration |
| Zustand | Neu |
| Ursprungsland | Schweiz |
| Garantie | 12 Monate |
| Dimension | 15*14*5cm |
| Gewicht | 0,35 kg |
| HS-Code | 8529905000 |
Für dieses Produkt lautet der vollständige Bestellcode:
204-900-000-011-A5-B23-C1-H10-I1
Jeder Abschnitt identifiziert einen wichtigen Teil der Produktkonfiguration.
204-900-000-011
Dies ist die Basis-PNR für den Signalaufbereiter IQS900.
A5
Eine5=Ex-Konfiguration
Diese Option identifiziert die IQS900-Version, die für die Installation in explosionsgefährdeten Bereichen vorgesehen ist.
Die A5-Bezeichnung ist daher ein wichtiger Teil der Produktidentität und sollte bei der Ersatzbeschaffung für eine bestehende Ex-Installation nicht weggelassen werden.
B23
B23=4 mV/µm Empfindlichkeit
Dies ist die 4-mm-Messbereichskonfiguration der Näherungsmesskette IQS900.

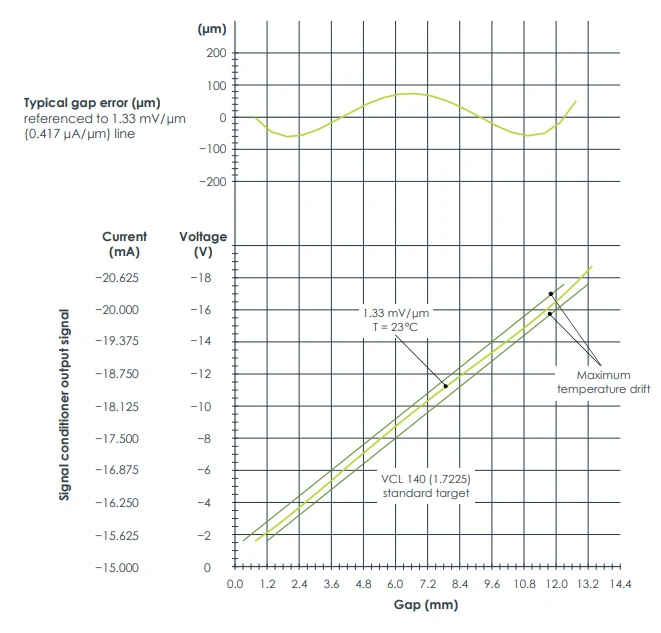

Das aktuelle Datenblatt des Herstellers listet B23 auf mit:
Empfindlichkeit:4 mV/µm
Typischer linearer Messbereich:0,3 bis 4,3 mm
Die tatsächlich nutzbare Messleistung hängt von der gesamten Messkette, dem Zielmaterial und den Einbaubedingungen ab.
C1
C1=Ohne Diagnose
Die C1-Version beinhaltet nicht die optionale Diagnoseschaltung.
Diese Unterscheidung ist wichtig, da die IQS900-Familie auch C2-Diagnosekonfigurationen umfasst. Eine C1-Einheit sollte daher in einer Anwendung, in der Messkettendiagnose oder Sicherheitsfunktionen erforderlich sind, nicht automatisch durch eine C2-Einheit ersetzt werden.
H10
H10=10 m Gesamtsystemlänge
Die H-Option identifiziert die Konfiguration der Gesamtmesskette-.
Dieses Produkt ist für a konfiguriert10 m-System.
I1
I1=MA130 DIN-Schienenadapter im Lieferumfang enthalten
Die I1-Konfiguration beinhaltet den MA130-Montageadapter, der die Installation des IQS900 mit der entsprechenden DIN-{3}}Schienenmontageanordnung ermöglicht.
Dies unterscheidet sich von der I0-Konfiguration, bei der der Adapter nicht im Lieferumfang enthalten ist.
Ex-Version für explosionsgefährdete Bereiche
Einer der wichtigsten Unterschiede zwischen diesem Produkt und der Standard-A1-Version ist:
A5 – Ex-Konfiguration
Der Hersteller identifiziert A5 als Ex-Option für den IQS900.
Für einen IQS900 mit Ex-Schutz, der in einer Ex-Zone-2-Umgebung installiert wird, spezifiziert die Sicherheitsdokumentation des Herstellers zusätzliche Installationsanforderungen, einschließlich der Installation in einem geeigneten Industriegehäuse oder Gehäuse, das mindestens das erforderliche Schutzniveau bietet.
Daher sollten Kunden, die dieses Produkt für ein Projekt in explosionsgefährdeten Bereichen-kaufen, Folgendes überprüfen:
Ex-Zonen-Klassifizierung
Erforderliches Schutzkonzept
Gültiges Zertifikat
Sensorzertifizierung
Kabelkonfiguration
Installationsgehäuse
Zertifizierungsanforderungen auf Systemebene-
Wichtig:Der A5-Code allein sollte nicht als universelle Zulassung für jeden Gefahrenbereich betrachtet werden. Die gesamte Installation muss der geltenden Ex-Dokumentation und -Zertifizierung entsprechen.
TQ-Serienkompatibilität
Der IQS900 arbeitet als Teil eines kompatiblen SystemsNäherungsmesskette der TQ-Serie.
Zu den relevanten Vibro-Meter-/Meggitt-Produktfamilien gehören:
Näherungsmesssysteme TQ4xx
Näherungsmesssysteme TQ9xx
Näherungssensoren der Serie TQ9xx-
Verlängerungskabelfamilien EA402 / EA403
EA902-Verlängerungskabelfamilien, abhängig von der gewählten Messkette
Der jeweilige Sensor, das Kabel und die IQS900-Konfiguration müssen entsprechend der vorgesehenen Messkette aufeinander abgestimmt sein.
Die aktuelle Meggitt-Dokumentation für TQ942/EA902/IQS900 bestätigt die Rolle des IQS900 in der TQ9xx-Näherungsmessarchitektur und listet die verfügbaren B21-B24-Konfigurationen auf.
Exportverpackung
Der IQS900 sollte beim internationalen Transport vor Stößen, Feuchtigkeit und Verschmutzung geschützt werden.
Zu den empfohlenen Exportverpackungen gehören:
Innerer Schutz → Einzelkarton → Stoß-absorbierendes Material → Äußerer Exportkarton
Bei größeren Bestellungen oder Lieferungen mit mehreren industriellen Automatisierungskomponenten können gegebenenfalls zusätzliche Holzverpackungen verwendet werden.
Die endgültigen Verpackungsabmessungen und das Bruttogewicht sollten nach dem Verpacken bestätigt werden und sich nicht nur auf die Produktabmessungen verlassen.
FAQ
F: Was bedeutet A5 beim IQS900?
A: A5 identifiziert dieEx-Konfigurationdes IQS900. Es ist für den Einsatz in explosionsgefährdeten Bereichen-vorbehaltlich der entsprechenden Zertifizierungs- und Installationsanforderungen vorgesehen.
F: Welche Sensoren können mit dem IQS900 verwendet werden?
A: Das IQS900 ist mit kompatiblen Näherungsmessketten der Serien Vibro-Meter / Meggitt TQ- verbunden, einschließlich anwendbarer TQ4xx- und TQ9xx-Konfigurationen. Die genaue Sensor- und Kabelkombination sollte anhand der gesamten Systemkonfiguration überprüft werden.
F: Ist im IQS900 ein Näherungssensor enthalten?
A: Der IQS900 ist der Signalaufbereiter. Für eine vollständige Näherungsmesskette sind möglicherweise zusätzlich ein kompatibler Sensor und ein Verlängerungskabel der TQ--Serie erforderlich.
F: Enthält dieses Produkt den DIN-Schienenadapter?
A: Ja. DerDie I1-Konfiguration umfasst den DIN-Schienenadapter MA130-.
F: Wie viele Ethernet-Schnittstellen unterstützt dieses Modul?
A: Unterstützung für Standard-CPU-Module:
F: 2 Ethernet-Schnittstellen
A: 2 serielle Kommunikationsschnittstellen
Herstellerdokumentation
Die wichtigsten Referenzdokumente für die technische Verifizierung sind die IQS900-bezogenen Datenblätter und Sicherheitsdokumentationen des Herstellers.
