444-310-000-013 CE310Piezoelektrische Beschleunigungsmesser werden im Bereich der Vibrationsüberwachung rotierender Maschinen und der Zustandsanalyse von Geräten eingesetzt. Es nutzt das piezoelektrische Messprinzip und kombiniert eine interne elektronische Konditionierungsschaltung, um die Erfassung und stabile Ausgabe mechanischer Vibrationssignale zu erreichen. Der CE310-Sensor kann die beim Betrieb mechanischer Geräte auftretenden Schwingungsänderungen zeitnah erkennen und zur Ausgabe in elektrische Signale umwandeln. Es eignet sich für die Online-Überwachung und vorausschauende Wartung (PdM) kritischer Geräte und hilft Benutzern, potenzielle Fehler im Voraus zu erkennen und das Risiko von Ausfallzeiten zu reduzieren.

CE310 ist Teil der Produktlinie Vibro-Meter zur Vibrationsüberwachung.
CE310: Produktserie (Piezoelektrischer Beschleunigungssensor)
444-310-000-013: Bestellcode, der spezifische Konfigurationen darstellt (z. B. Kabellänge, Schnittstellentyp usw.)

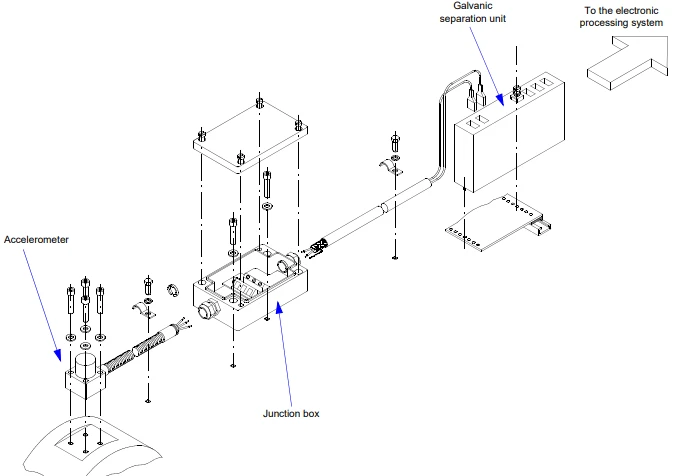

Mounting a chain having an accelerometer with incorporated electronic conditioner

Wenn das Gerät vibriert, werden die piezoelektrischen Kristalle im Sensor einer Beschleunigung ausgesetzt.

Piezoelektrische Materialien erzeugen elektrische Ladungssignale.

Die eingebaute-elektronische Schaltung wandelt das Ladesignal in ein stabiles Spannungs- oder Stromsignal um.

Das Signal wird über das Kabel an das Überwachungssystem übertragen.

Modell	CE310
Teilenummer	444-310-000-013
Beschreibung	piezoelektrischer Beschleunigungsmesser
Empfindlichkeit	10–100 mV/g
Ausgangssignal	Spannungsausgang (IEPE)
Arbeitstemperatur	-30 Grad bis +150 Grad
Herkunft	Schweiz
Verpackungsmaße	17175cm
Gewicht	0,85 kg
• Kurzfristiges Überleben (maximal 15 Minuten) –55 bis 150 Grad (–67 bis 302 Grad F) Temperaturempfindlichkeitsfehler in Bezug auf 23 Grad (73 Grad F) ±5 % zwischen –40 und 125 Grad (–40 bis 257 Grad F) • Sensor Edelstahl (1.4441), hermetisch verschweißt • Schutzrohr Edelstahl (1.4541), hermetisch verschweißt Hinweis: Der Sensor und das Schutzrohr sind hermetisch miteinander verschweißt, um eine dichte Baugruppe zu schaffen, die unempfindlich gegenüber 100 % relativer Luftfeuchtigkeit, Wasser, Dampf oder Öl, Meersalzatmosphäre und anderen potenziellen Verunreinigungen wie Staub, Pilzen und Sand ist.
Der CE310-Sensor und die Elektronik sind von ihren Gehäusen isoliert (integrierte Gehäuseisolierung) und haben eine Empfindlichkeit von 10–100 mV/g. Der CE310 ist in verschiedenen Versionen mit unterschiedlichen Kabellängen für unterschiedliche Industrieumgebungen erhältlich: Standardversionen für den Einsatz in Standardbereichen (nicht{1}}explosionsgefährdeten Bereichen und Ex-Versionen für die Installation in explosionsgefährdeten Bereichen.

Montage des Beschleunigungsmessers

Beschleunigungsmesser CE 310

Bereiten Sie den Teil der Maschinenoberfläche vor, an dem der Beschleunigungsmesser montiert werden soll. Diese Oberfläche sollte eben und senkrecht zur gewünschten Empfindlichkeitsachse sein. Die bearbeitete Oberfläche sollte eine Oberflächenebenheit von 0,01 mm und eine Oberflächengüte von N7 aufweisen.

Mounting the CE 310 accelerometer on the machined surface

Markieren Sie die Position der vier Gewindebohrungen (Innengewinde) auf der bearbeiteten Oberfläche.

Bohren Sie vier Löcher mit einem Durchmesser von 4,8 mm und einer Tiefe von 20 mm.

Bringen Sie M6-Gewindebohrer bis zu einer Tiefe von 14 mm in den vier Löchern an.

Bereiten Sie vier M6 x 35-Innensechskantschrauben und vier M6-Einzelfederscheiben vor.

Bestreichen Sie die Schrauben mit dem Kleber LOCTITE 241. Positionieren Sie den mit Unterlegscheiben und Schrauben ausgestatteten Beschleunigungsmesser.

Ziehen Sie die vier Schrauben mit einem Drehmomentschlüssel fest. Ein Anzugsdrehmoment von 15 Nm nicht überschreiten.
