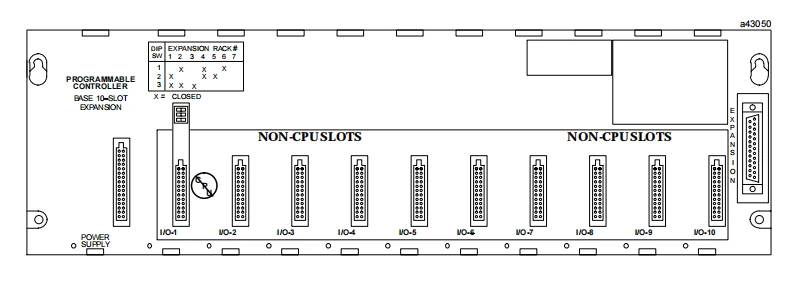

GE FANUC IC693CHS392 BASIS-ERWEITERUNGSGRUNDPLATTE 10-SLOT

IC693CHS392 dient als Gateway oder Adapter und verbindet den Rückwandbus der SPS der GE 90-30-Serie mit dem Genius-E/A-Bus. Seine Funktion besteht darin, der SPS der Serie 90-30 (die als Masterstation fungiert) die Verwaltung und Steuerung entfernter E/A-Stationen (z. B. diskrete E/A-Module, Analogmodule, Sonderfunktionsmodule usw.) zu ermöglichen, die im gesamten Werk verteilt sind, und sie über ein einziges verdrilltes Paar (Genius-Bus) zu verbinden.

IC693CHS392 Wichtigste technische Spezifikationen und Merkmale
Physikalische Schnittstelle:
Vorderseite: Ein 9-poliger serieller D--Anschluss für den Anschluss an den Genius-Bus. Der Genius-Bus ist ein schnelles, deterministisches serielles Kommunikationsnetzwerk.
Das hintere Ende: Stecken Sie es in den Steckplatz des CPU-Racks oder Erweiterungsracks der SPS der Serie 90-30.
Unterstützte Racks und Steckplätze:
Es muss im lokalen Rack der SPS der Serie 90-30 installiert werden.
Es kann auf dem Rack installiert werden, in dem sich die CPU befindet, oder auf dem ersten Erweiterungsrack, das über ein Verlängerungskabel angeschlossen ist.
Steckplatzbeschränkung: Es muss im Steckplatz ganz rechts installiert werden (dh im Steckplatz unmittelbar links vom Leistungsmodul). Dies ist eine strikte Anforderung an das Hardware-Design.
Busmanagementfähigkeit:
Ein IC693CHS392G-Modul kann bis zu 31 unabhängige Genius-Busgeräte verwalten (mit Stationsadressen von 1 bis 31).
Bei diesen Geräten kann es sich um Remote-E/A-Blöcke, Laufwerksschnittstellen, Mensch-Maschine-Schnittstellen usw. handeln.
Kommunikationsleistung:
Kommunikationsrate: 153,6 kbps.
Maximale Buslänge: Abhängig von der Übertragungsrate und dem Kabeltyp. Bei 153,6 Kbit/s beträgt die maximale Entfernung mit einem standardmäßigen Twisted-Pair-Kabel etwa 750 Meter (2.460 Fuß). Durch den Einsatz von Repeatern kann die Distanz noch weiter vergrößert werden.
LED-Statusanzeige:
Das Frontend eines Moduls verfügt in der Regel über mehrere LEDs, die zur Anzeige von Stromversorgung, Betriebsstatus, Kommunikationsstatus und Fehlern dienen. Sie sind wichtige Werkzeuge zur Diagnose von Problemen.
Konfiguration und Programmierung:
Die Konfiguration erfolgt über die Programmiersoftware von GE, Proficy Machine Edition (PME) oder die frühere Version VersaPro.
In der Hardwarekonfiguration müssen für jedes angeschlossene Genius-Gerät (Zugriff über IC693CHS392G) entsprechende E/A-Adressen (%I, %Q, %AI, %AQ) definiert werden, genau wie bei der Verwendung von E/A-Modulen im lokalen Rack.
Anwendungsszenarien
Dieses Modul wird hauptsächlich in den folgenden Architekturen automatisierter Systeme verwendet:
Die Ein-/Ausgabepunkte müssen auf mehrere Standorte weit entfernt vom SPS-Host verteilt werden, um den hohen Verkabelungsaufwand vor Ort zu reduzieren.
Die bestehende Systemerweiterung erfordert zusätzliche I/O-Punkte, die lokalen Rack-Steckplätze sind jedoch bereits belegt.
Innerhalb der Fabrik werden mehrere Genius-Busse eingesetzt, um verschiedene Gerätebereiche abzugrenzen und so eine modulare Steuerung zu erreichen.
