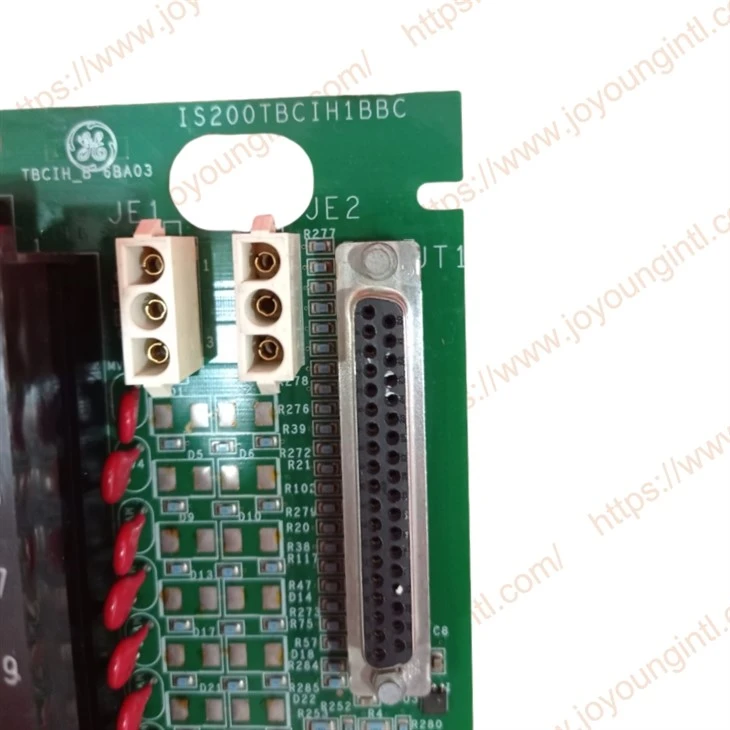

IS200TBCIH1B ist eine gedruckte Leiterplattenbaugruppe GE Mark VI Speedtronic-Serie, die als Kontaktanterminalplatine verwendet wird und hauptsächlich in der GE Speedtronic Mark VI-Reihe verwendet wird, um Hochgeschwindigkeitsnetzwerkeingang/-ausgang für Simplex-, Duplex- und Dreifach-redundante Systeme bereitzustellen und sich mit externen Eingangs-/Ausgangs-/Ausgabegeräten zu verbinden.
Technische Spezifikationen
|
Herstellung |
General Electric (GE) |
|
Modell |
IS200TBCIH1B |
| Teilenummer | IS200TBCIH1BBC |
|
Beschreibung |
Mark TBCI -Kontakteingabe mit Gruppenisolation
|
|
Herkunft |
USA |
|
Dimension |
30*20*6 cm |
|
Gewicht |
0. 35 kg |
Produktdetails
IS200TBCIH1B verwendet mehrschichtige gedruckte Leiterplatten, Oberflächenmontagekomponenten und Anschlüsse, die eine hohe Zuverlässigkeit haben. Einige Terminalblöcke verwenden abnehmbare Steckverbinder, um eine einfache Wartung und den Austausch zu erhalten.
Der TBCI arbeitet mit dem VTCC/VCRC zusammen und unterstützt Simplex- und TMR -Anwendungen. Beide Board -Versionen TBCIH#B und TBCIH#C funktionieren korrekt mit dem Mark VI -Steuerungssystem und sind funktional identisch.
|
Vorstandsrevision
|
Mark VI Kontrolle
IS200VCCC oder VCRC
|
|
Tbcih1a
|
125 V DC Nominal, ersetzen Sie durch H1C
|
|
Tbcih1b
|
125 V DC Nominal, ersetzen Sie durch H1C
|
|
Tbcih1c
|
125 V DC nominal
|
|
Tbcih2b
|
24 V DC Nominal, ersetzen Sie durch H2C
|
|
Tbcih2c
|
24 V DC nominal
|
|
Tbcih3c
|
48 V DC Nominal
|
Betrieb:
Filter reduzieren Hochfrequenzrauschen und unterdrücken den Anstieg auf jedem Eingang in der Nähe des Signaleintritts. Die Trockenkontakteingaben auf H1 werden von einer schwebenden 125 V DC (100-145 V dc) versorgt, aus der Turbinenregelung. Der 125 -V -DC -Bus ist vor der Fütterung jeder Kontakteingabe im Stromverteilungsmodul begrenzt. H2- und H3 -Versionen verwenden niedrigere Spannungen.
Die diskreten Eingangsspannungssignale übergeben an die VCCC/VCRC -Karte, die sie über optische Isolatoren sendet, die Gruppenisolation anbieten, und überträgt die Signale an den Mark VI -Controller. Die Referenzspannung in den Isolationsschaltungen legt einen Übergangsschwellenwert fest, der 50% der angelegten Schwimmleitversorgungsspannung entspricht. Die Verfolgung ist geklemmt, um nicht weniger als 13% der Nenn -Nenn -Versorgungsspannung zu erzwingen, um alle Kontakte zu erzwingen, um offen zu sein, wenn die Spannung unter diesem Niveau abfällt.
Für jeden Eingang wird ein Paar Anschlusspunkte bereitgestellt, wobei ein Punkt (Schraube) die positive DC -Quelle und den zweiten Punkt liefert, das die Rückgabe (Eingabe) an die Platine liefert. Die Strombelastung beträgt 2,5 mA pro Punkt für die ersten 21 Eingänge auf jeder Klemme. Die letzten drei haben eine 10-mA-Last, um die Schnittstelle mit Remote-Solid-State-Ausgangselektronik zu unterstützen.
