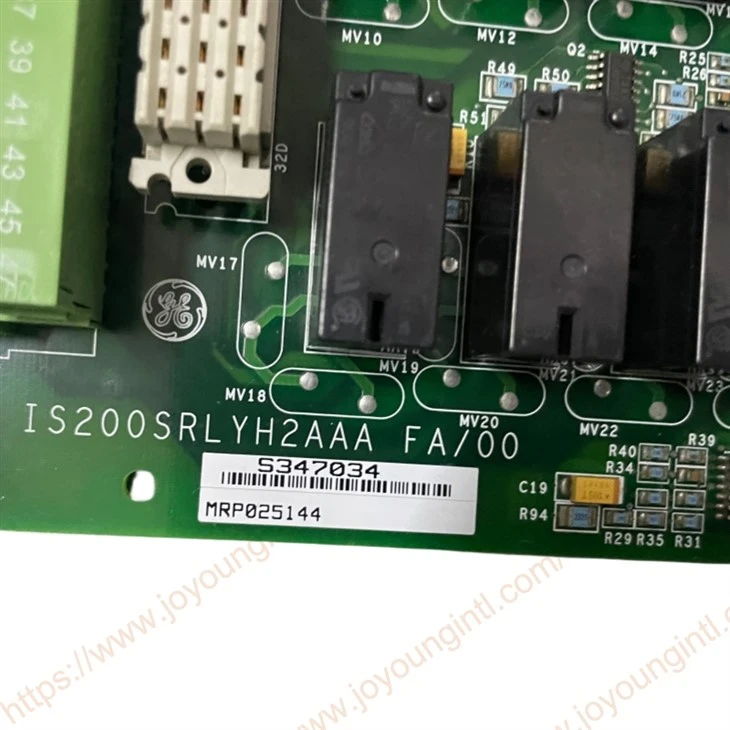

IS200SRLYH2AAA FA/00 Terminal Board

IS200SRLYH2AAA ist eine von General Electric (GE), die zur Mark Vie -Reihe gehörende Relais -Ausgangsklemme, die im verteilten Turbinenkontrollsystem von GE verwendet wird.



IS200SRLYH2AAA TECHNISCHE PARAMETER:
Maximaler Laststrom: 125 V DC.
Betriebstemperatur: -30 Grad bis 65 Grad.
Kontaktausgangsnominalspannung: 24/48/125 V DC.
Kontaktausgang Maximaler Strom: 5/1,2/0,6a DC.
Zertifizierungen: UL E2067685, Klasse 1 Zone 2 Gruppe IIC; ANSI/ISA-122.12.01-2015 Klasse I, Division 2, Gruppen A/B/C/D.



Produktstruktur:
Gedruckte Leiterplatte: Enthält verschiedene Komponenten.
Terminalblock: Ein großer Terminalblock, TB1, hat 48 Klemmen (24 oben und 24 unten), wobei an jedem Ende ein Loch zum Anschließen der Platine mit anderen Komponenten angeschlossen ist.
Relais: Zwölf schwarze Relais mit K1 bis K12 sind horizontal in drei Gruppen von vier Gruppen angeordnet. Andere Komponenten: Auf beiden Seiten des Relais befinden sich lange graue Komponenten JW1 und JW2 und einige kleine schwarze rechteckige Kondensatoren.



Produktfunktionen:
Kompatibel: Akzeptiert PDOA/YDOA -E/A -Pakete und stellt 48 Kunden Terminals für 12 -Relais -Ausgangsschaltungen für Formular C an.
Flexibel: Die physischen Abmessungen, das Customer -Terminal -Layout und die E/A -Paketmontage sind identisch mit anderen S -- -Typ -Terminalplatten. Das angeschlossene PDOA- ​​oder YDOA -E/A -Paket ist die höchste Komponente, mit der Terminalplatten doppelte - Decker -Konfiguration gestapelt werden können.



Ausrüstung:
IS220PDOAH1B
Zubehör:
IS200TRLYH2E
IS200TRLYH3E
IS200TRLYH1F
IS200TRLYH2F
IS200SRLYH1A
IS200SRLYH2A
Is400srlyh1a
Is400srlyh2a
IS40YWROBH1A
IS40YWOFH1A
IS40YWROGH1A
IS40YWROHH1A
