Produkteinführung

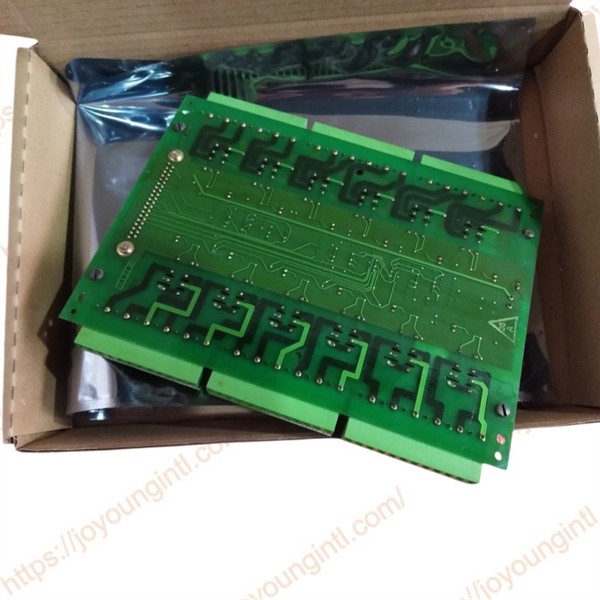

Die Simplex Relay Output (DRLY) -Monterbrett ist eine kompakte Relais-Ausgangsanterminalplatte für die Wandmontage (nicht für Din-Rail-Montage). Die Platine verfügt über 12 Form-C-Relais mit Trockenkontakt-Ausgangsausgaben und verbindet sich mit einem einzigen Kabel an die VCCC-, VCRC- oder VTUR-Prozessorplatine. Der Kabelanschluss 37- Pin ist identisch mit denen, die auf der größeren TRY -Terminalplatte verwendet werden.
Technische Spezifikationen
|
Herstellung |
General Electric (GE) |
|
Modell |
IS200DRLYH1BBB |
| Teilenummer | Is200Drlyh1b |
|
Beschreibung |
Mark VI Terminal Board
|
|
Herkunft |
USA |
|
Dimension |
30*20*10 cm |
|
Gewicht |
0. 35 kg |
Produktdetails
Zwei Drly -Boards können für insgesamt 24 Kontaktausgänge mit VCCC, VCRC oder VTUR angeschlossen werden. Es ist nur eine Simplex -Version dieses Boards verfügbar. Es gibt zwei Versionen des Drly Terminal Board:
• H1A hat höhere Relaiskontakte als H1B.
• H1B eignet sich für die Verwendung in der UL -Liste für die Gefahr (Klassifizierung) der Klasse I, Division 2.
IS200DrlyH1B -Installation:
Montieren Sie das Drly -Board, indem Sie Schrauben an der Wand durch die vier Befestigungslöcher in den Ecken der Metallstützplatte befestigen. Schließen Sie die Drähte für die 12 Relaisausgänge direkt an die ungeraden Schrauben an den Klemmenblöcken an.
Die terminalen Blöcke vom Euro-Block-Hochdichte stecken in die nummerierten Behälter auf der Platine. Die beiden Schrauben auf TB2 sind für die SCOM -Verbindung (Chassis Ground) vorgesehen, die so kurz wie möglich sein sollte.
|
Anzahl der Relaisausgänge
|
12 Relais, nominal 24 V DC -Spule
|
|
Relaistyp
|
Zwei-poliger Doppelwurf mit Form C-Kontakte mit zwei NO- und 2 NC-Kontakten. Ul gelistet, CSA zertifiziert, an UL 1604 versiegelt
|
|
Relaiskontaktbewertung
(Widerstandslast)
|
28 V DC: 2 A Maximale Betriebsspannung: 250 V RMS, 220 V DC
125 V dc: 0. 5 a max Betriebsstrom: 2 a dc, 1 a rms
120 V AC: 1 A Max -Schaltkapazität: 125 VA, 60 W.
24 0 v ac: 0,5 a
|
|
Unterdrückung
|
Die externe Unterdrückung wird vom Kunden geliefert
|
|
Reaktionszeit Relais
|
Betrieb: 3 ms typisch
Freigabe: 2 ms typisch
|
|
Fehlererkennung in der E/A -Karte
|
Der Zustand des P28 V DC wird unter Verwendung einer grünen LED am oberen Rand des Boards überwacht.
Die Spannung über jede Relaisspule wird mit einer gelben LED angezeigt.
Es gibt keine Überwachung des Relaisstaates im E/A -Board.
|
|
Anforderungen der Agentur
|
UL listete die Klasse I, Division 2 -Anwendungen, CSA und CE, genehmigt ebenfalls in der Tabelle für aufgeführte Tabelle für
Tryh1a
|
