Produkteinführung

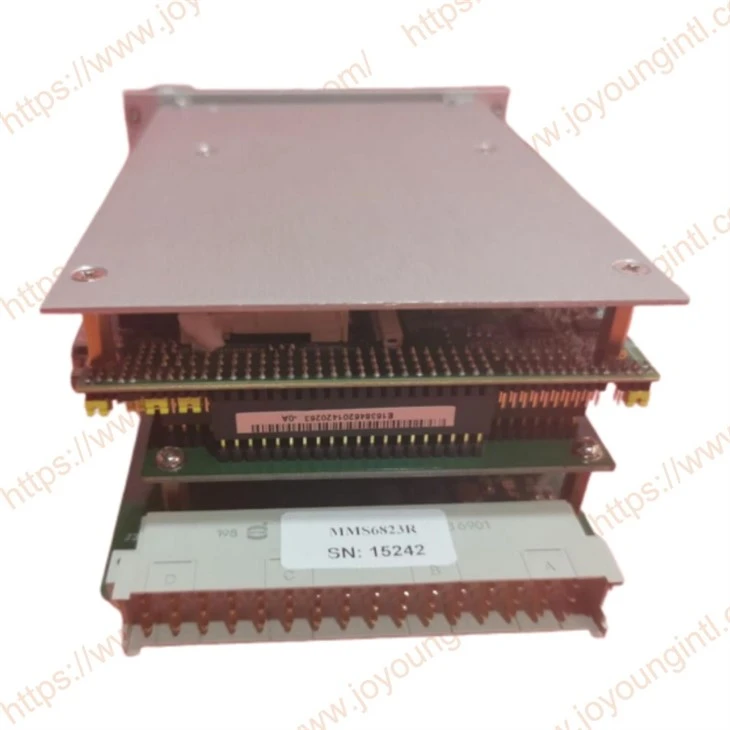

Das MMS6823R -Modul ist ein unterstützendes Produkt des MMS6000 -Turbinengenerator -Vibrationsüberwachungs- und -schutzsystems, das von EPRO von Deutschland erzeugt wird. Das System verfügt über die Funktionen der Echtzeit-Datenerfassung, -verarbeitung und -übertragung. Es kommuniziert mit TSI -Modulen (MMS6000 -Serien) über RS485 -Daten, um die Datenerfassung und verwandte Einstellungen zu realisieren. Die Datenübertragung basierend auf TCP/IP kann die Funktionen von Fernbedienung, Fernüberwachung, Remote -Konfiguration und Remote -Debugging realisieren.
Technische Spezifikationen
|
Herstellung |
Epro |
|
Modell |
MMS6823R |
|
Teilenummer |
MMS6823R |
|
Beschreibung |
Schnittstellenmodul |
|
Moorigin |
Deutschland |
|
Dimension |
24*17*6 cm |
|
Gewicht |
0. 23 kg |
Produktdetails
| Dateneingabe: |
| 12 eingebaute Serienbusse. TSI -Karten der MMS6000 -Serie werden 12 Bussen zugewiesen. |
| Datenausgabe: |
| Zwei TDM -Schnittstellen (TCP/IP), die mit MMS6851 kommunizieren Zwei redundante Ports modbus/rTU (RS -485 Bus), die mit DCS/Deh kommunizieren Zwei redundante Modbus/TCP -Ports (TCP/IP, 502 Ports), die mit DCS/DEH kommunizieren |
| Redundanzfunktion: |
| (1) überflüssige Stromversorgung (2) Modul -Redundanz (3) Kommunikationsreduktion: Doppel -Netzwerkkarten, Dual Modbus -Schnittstellen |
1. MMS6823R Datenerfassungsfunktion
Das MMS6823R-Modul ist über 12 Kommunikationsports mit dem RS485-Bus des MMS6000-Dampfturbinenüberwachungs- und -schutzsystems verbunden, um Echtzeitdaten aus jedem Messmodul des MMS6000-Systems zu erhalten. Da die Daten ohne Zwischenverarbeitung direkt aus dem Messmodul entnommen werden, weist sie im Vergleich zu anderen Stichprobenverfahren eine unvergleichliche Genauigkeit auf. Das System verwendet eine synchrone Vollzyklusmethode, um Daten mit einer optionalen Anzahl von Stichprobenpunkten und einer maximalen Anzahl von Stichprobenpunkten von 1024 zu sammeln. Es kann Schwingungsdaten wie Start/Stopp (transient), stationärem Zustand, Alarm und Erfassungsdaten erfassen. Verwandte Prozessparameter. Das System erhält dynamische Signale durch Lagerschwingung und Wellenvibration sowie statische Signale aus Wellenverschiebung, Exzentrizität und Differentialerweiterungsmessmodulen. Das Geschwindigkeitsmodul erhält die Geschwindigkeits- und Schlüsselphasensignale des Geräts.
2. MMS6823R Kommunikationsfunktion
Modbus -Protokoll: Zwei redundante serielle Ports RS485 und zwei redundante Ethernet -Ports sind Modbus -Kommunikationsports. Die Parameter werden gesetzt, indem die DAQ6823A.xml -Datei geändert wird. Auf die von MMS6000 empfangenen Daten-, Alarm- und Modulstatusdaten können durch DCs, DEH und andere mit dem MMS6823R -Modul verbundene Systeme zugegriffen werden.
TCP/IP -Protokoll: Das MMS6823R -Modul wandelt die empfangenen charakteristischen Wertdaten, Wellenformdaten, Alarm- und Modulstatusdaten in Standard -TCP/IP -Protokoll um, die über die Ethernet -TCP/IP -Interface an das TDM -System - MMS6851 ausgegeben werden können.
Häufig gestellte Fragen
F: So verwenden Sie Modscan32, um MMS6823R zu testen
A: Schritte:
a) Stellen Sie sicher, dass die Netzwerkkabel der beiden Computer in die beiden Netzwerkports von MMS6823R angeschlossen sind.
b) MODSCAN32 auf den beiden Computern ausführen und klicken Sie auf "Verbindungseinstellungen" - "Connect";
F: MMS6823R Datenregister Definitionsregeln
A: Die Datenregisteradresse 0-255 (256 Datenregister) Intervall speichert die wichtigsten charakteristischen Werte, wie z. Anordnungsreihenfolge von Kanal 1 und Kanal 2 in der DAQ6823A.xml -Datei definiert, und nicht verwendete Kanäle sind im Registerintervall nicht angeordnet.
Die Datenregisteradresse 256-511 (256 Datenregister) Intervall speichert nur die wichtigsten charakteristischen Werte von Kanal 3 und Kanal 4 des 4- -Kanals TSI -Karte (6620 Modul).
Die Datenregisteradresse {{0}} (256 Datenregister) Intervall speichert den Alarmstatus, und die Daten sind 0 (normal), 1 (hoher Alarm), 2 (hoher Alarm), 3 (niedriger Alarm ), 4 (niedriger Alarm). Die Anordnungsreihenfolge wird durch die in der DAQ6823A.xml -Datei definierte Anordnungsreihenfolge von Kanal 1 und Kanal 2 bestimmt, und nicht verwendete Kanäle sind im Registerintervall nicht angeordnet.
Die Datenregisteradresse 768 - 1023 (256 Datenregister) speichert nur die Alarmstatuswerte von Kanal 3 und Kanal 4 des 4- -Kanals TSI -Karte (6620 Modul).
Die Datenregisteradresse 1 0 24 - 1279 (256 Datenregister) speichert den Kanalstatus (CC) und die Daten sind 1 (Kanal abnormal) und 0 (Kanalnormal). Die Anordnungsreihenfolge wird durch die in der DAQ6823A.xml -Datei definierte Anordnungsreihenfolge von Kanal 1 und Kanal 2 bestimmt. Unbenutzte Kanäle sind im Registerintervall nicht angeordnet.
Die Datenregisteradresse 1280 - 1535 (256 Datenregister) speichert nur die Kanalstatuswerte (CC) von Kanal 3 und Kanal 4 des 4- -Kanals TSI -Karte (6620 Modul).
