Der200-595-033-111 CPUMist eine modulare CPU-Controllerkarte, die für das Maschinenschutz- und Zustandsüberwachungssystem VM600 entwickelt wurde. Das Modul dient als zentrale Verarbeitungs- und Kommunikationsschnittstelle innerhalb der VM600-Rack-Architektur und unterstützt Systemkonfiguration, Datenverarbeitung und industrielle Kommunikationsfunktionen.
Alle 200-595-033-111 Controller-Modul-CPUMs sind mit einem CPU-Modul ausgestattet, das zwei Ethernet-Verbindungen und zwei serielle Verbindungen unterstützt. Das heißt, sowohl die Ethernet-redundante als auch die seriell-redundante Version der Karte.
Die primäre Ethernet-Verbindung wird für die Kommunikation mit der VM600 MPSx-Software über das Netzwerk und für die Modbus TCP- oder PROFINET-Kommunikation verwendet. Die sekundäre Ethernet-Verbindung wird für die redundante Modbus TCP-Kommunikation verwendet. Der primäre serielle Anschluss dient der Kommunikation mit der VM600 MPSx-Software über eine direkte Verbindung. Die sekundäre serielle Verbindung wird für die Modbus-RTU-Kommunikation verwendet.
| Modell | CPUM |
| Teilenummer | 200-595-033-111 |
| Produkttyp | Modulare CPU-Karte |
| Systemkompatibilität | VM600-System |
| Herkunft | Schweiz |
| Abmessungen | 30 × 20 × 6 cm |
| Gewicht | 0,35 kg |
| Anwendung | Maschinenschutzsystem |
| Kommunikation | Modbus RTU/TCP, PROFINET |
| Zustand | Neu / Überschuss |
Hauptmerkmale des CPUM 200-595-033-111
VM600 Rack-Controller
Das Controllermodul CPUM 200-595-033-111 fungiert als zentraler Controller des VM600-Racksystems und verwaltet die Kommunikation zwischen Überwachungskarten und Überwachungssystemen.
Unterstützung der industriellen Kommunikation
Unterstützt die Kommunikationsprotokolle Modbus TCP, Modbus RTU und PROFINET für die Integration in industrielle Automatisierungsumgebungen.
Modulare Architektur
Der modulare Aufbau ermöglicht eine flexible Installation und Wartung innerhalb der VM600-Maschinenschutzsysteme.
Überwachung rotierender Maschinen
Geeignet zur Schwingungsüberwachung und zum Schutz von:
Gasturbinen
Dampfturbinen
Kompressoren
Pumps
Generatoren
Frontdisplay und Diagnose
Das integrierte Frontpanel-Display unterstützt die Systemdiagnose und Überwachungsvisualisierung.

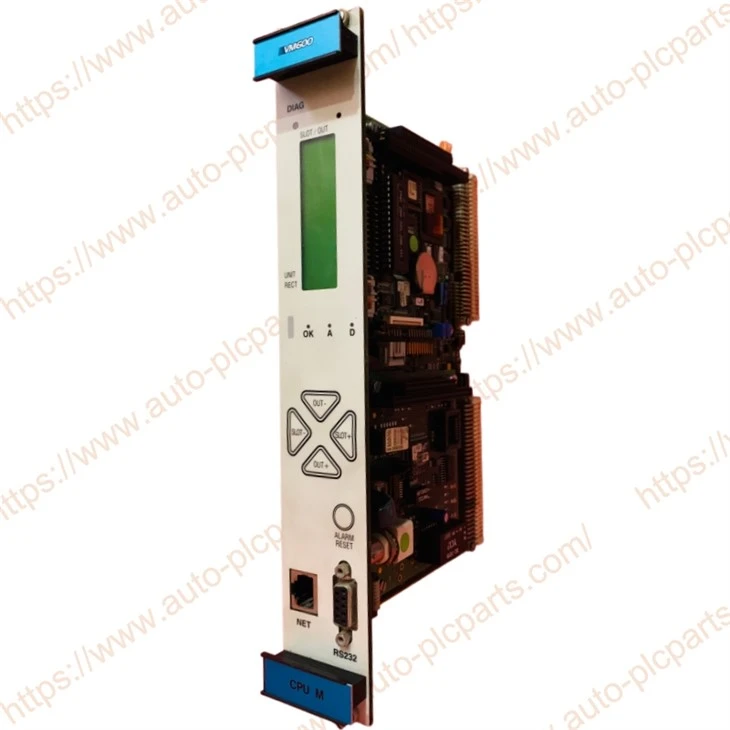

Frontdisplay und Diagnoseschnittstelle
200-595-033-111 Das Controller-Modul CPUM ist mit einer integrierten Frontplatten-Anzeigeschnittstelle ausgestattet, die zur Überwachung des Betriebsstatus, zur Anzeige von Alarminformationen und zur Durchführung von Vor-Ort-Diagnosevorgängen im VM600-Racksystem verwendet wird. Dieser Anzeigebereich kann den Arbeitsstatus der internen Überwachungskarten im Rack direkt ablesen und die grundlegende Statusprüfung kann ohne zusätzliche Verbindung zur Engineering-Station durchgeführt werden.
Die Vorderseite des Moduls verfügt über eine LCD-Struktur, die die Überwachungskanäle, den Alarmstatus und die Systemkommunikationsinformationen lokal anzeigen kann. Bediener können über die Bedienfeldtasten zwischen verschiedenen Steckplätzen (Slot) und Ausgangskanälen (OUT) wechseln, um den Datenstatus der entsprechenden Überwachungskarte anzuzeigen, einschließlich Vibrationswerten, Alarmstufen und Kanalausgangsinformationen. Einige Überwachungsparameter unterstützen die synchrone Anzeige von Balkendiagrammen und numerischen Werten und erleichtern so dem Wartungspersonal die Beurteilung der Daten vor Ort-.
Im Diagnosebereich auf der Vorderseite sind mehrere Sätze von Statusanzeigeleuchten integriert, die zur Identifizierung des Betriebsstatus des Systems dienen:
DIAG-Anzeigeleuchte: Moduldiagnose und Zugriffsstatus
OK-Anzeigeleuchte: System- und Sensorbetriebsstatus
Alarmanzeige (A): Vor-Alarmstatus
Gefahrenanzeigeleuchte (D): Gefahrenalarm oder Abschaltstatus
Wenn sich das System im Übersichtsmodus für Steckplatz 0 befindet, kann der Bediener direkt den Gesamtbetriebsstatus des gesamten VM600-Racks anzeigen, der für die -Wartung vor Ort und die Analyse von Fehlerorten verwendet wird.
Dieses Modul unterstützt auch die Alarm-Reset-Funktion auf der Vorderseite. Durch Drücken der Alarm Reset (AR)-Taste kann der bereits gesperrte Alarmstatus im Rack zurückgesetzt werden, was auf Szenarien wie Gerätewartung, Verriegelungswiederherstellung sowie Wartung und Debugging anwendbar ist.
FAQ
F: Wie viele Ethernet-Schnittstellen unterstützt dieses Modul?
A: Unterstützung für Standard-CPU-Module:
2 Ethernet-Schnittstellen
2 serielle Kommunikationsschnittstellen
F: Welche Software ist für die Modulkonfiguration erforderlich?
A: Die Konfiguration und Verwaltung erfolgt in der Regel über die VM600 MPSx-Software.
Zu den Softwarefunktionen gehören:
Parameterkonfiguration
Anzeige von Ereignisaufzeichnungen
Alarmmanagement
Auslesen der Messdaten
Systemdiagnose
Rack-Sicherheitseinstellungen
F: Welche Kompatibilitätsinformationen müssen während des Beschaffungsprozesses bestätigt werden?
A: Vorschlag zur Bestätigung:
VM600-Systemversion
Originalmodul komplett P/N
IOCN-Matching-Modell
Anforderungen an das Kommunikationsprotokoll, Firmware-Version
Ist PROFINET erforderlich?
Rack-Slot-Konfiguration
F: Welche Tests werden vor dem Versand durchgeführt?
A: Einschalttest-
LED-Statusprüfung
Ethernet-Kommunikationstest
Inspektion der Frontplattenanzeige
Bestätigung der Versionsinformationen
Aussehen- und Schnittstellenprüfung
Verpackungs- und Transportschutzbehandlung
