Produkteinführung

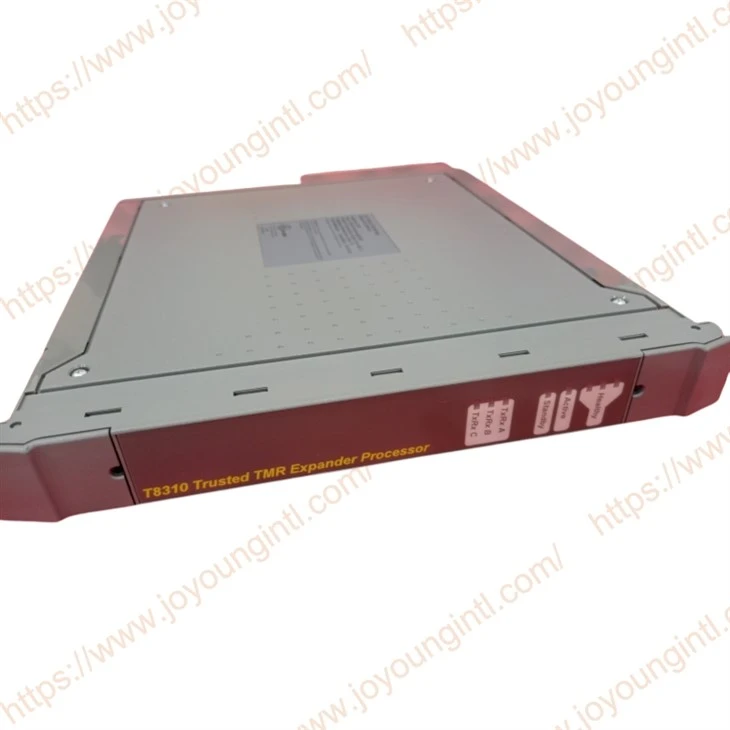

Das T8310 Trusted® TMR Expander -Prozessormodul befindet sich in den Prozessorschläfen des vertrauenswürdigen Expander -Chassis und stellt die Slave -Schnittstelle zwischen dem Expander -Bus und dem Expander -Chassis -Backplane zur Verfügung. Mit dem Expander-Bus können mehrere Chassis-Systeme mithilfe von UTP-Kabelverbindungen (Unschirmer Twisted Pair) implementiert werden, wobei die fehlertoleranten Funktionen mit hoher Bandbreite zwischen den Modulbus (IMB) beibehalten werden.
Technische Spezifikationen
|
Herstellung |
Rockwell ICS Triplex |
|
Modell |
T8310 |
|
Teilenummer |
T8310 |
|
Beschreibung |
Vertrauenswürdiger TMR -Expanderprozessor |
|
Herkunft |
USA \/ Mexiko |
|
Dimension |
48*32*26 cm |
|
Gewicht |
5 kg |
Produktdetails
Das Modul bietet eine Fehlerbehälter für den Expanderbus, das Modul selbst und das Expander -Chassis, um sicherzustellen, dass die Auswirkungen dieser potenziellen Fehler lokalisiert und die Systemverfügbarkeit maximiert werden. Das Modul ist Fehlertolerant mit Hift -TMR -Architektur. Umfassende Diagnose, Überwachung und Tests bieten eine schnelle Fehleridentifikation. Ersatzkonfigurationen von Hot-Standby und Modul werden unterstützt, die automatische und manuelle Reparaturstrategien ermöglichen.
T8310 -Funktionen:
• Triple Modular Redundant (TMR), Fehlertolerant (3-2-0) Operation.
• Hardware implementierte Fehlertolerante Architektur (HIFT).
• Dedizierte Hardware- und Software -Testregime, die sehr schnelle Fehlererkennungs- und Antwortzeiten bieten.
• Automatische Fehlerbehandlung ohne störend alarmierend.
• Heißer Ersatz.
• Indikatoren für die Vorderseite, die die Gesundheit und den Status der Modulmodul anzeigen.
Modulstatus -LEDs:
| LED | Zustand | Beschreibung |
| Gesund |
Auf konstantem Grün Rot blinken |
Das Modul ist gesund. Fehler am entsprechenden Kanal. |
| Aktiv | Grün | Das Modul befindet sich im aktiven Zustand. |
| Stehen zu | Auf konstantem Grün | Das Modul befindet sich im Standby -Zustand. |
|
Kommunikationsaktivität
|
Aus Grün Rot |
Keine Aktivität oder fehlgeschlagen. Aktivität erhalten. Aktivität übertragen. |
Wenn sich das Modul im Standby -Unternehmen befindet, wird keine Sendungsaktivität (rote LED) beobachtet.
Modulkonfiguration
Der Expander -Prozessor benötigt keine Konfiguration für das Modul selbst. Das Modul enthält Statusinformationen, die dem Anwendungsprogrammierer zur Verfügung stehen. Das IEC 61131 Toolset bietet die Schnittstelle zur Konfiguration und Verwendung dieser Statusinformationen.
Fehlerbehebung
1.Alle Frontplattenindikatoren aus?
1) Mangel an Kraft: Wenn alle anderen Module innerhalb des Chassis auch keine Indikatoren zeigen, überprüfen Sie die Leistungsverteilung und die Verbindung zum Chassis. 2) Schnittstelle zwischen Vorderseite (FCR D) Ausfall: Überprüfen Sie, ob andere Module innerhalb des Chassis LEDs beleuchtet haben. Überprüfen Sie, ob es möglich ist, mit anderen Modulen innerhalb des Chassis zu kommunizieren - entweder mit dem Chassis Board -Typ (T8300) oder dem diagnostischen Dienstprogramm. Wenn Kommunikation möglich ist und dies der einzige installierte Expanderprozessor ist, ist der Fehler innerhalb der FCR D und das Modul sollte ersetzt werden.
2. SINGLE FCR -Anzeige rot blinkt?
Das Modul wird weiterhin Mitteilungen zwischen dem Expanderbus und den Modulen innerhalb des Chassis bieten. Das Modul sollte jedoch so schnell wie praktisch ersetzt werden.
3. Standby -Indikator für Flashing?
Dies zeigt an, dass der TMR -Prozessor einen Fehler innerhalb des Moduls erkannt und auf das zuvor Standby -Modul umgestellt hat. Das fehlerhafte Modul sollte so bald wie möglich entfernt und ein Ersatz installiert werden, sobald praktisch.
