Produkteinführung
Technische Spezifikationen
|
Herstellung |
Allen Bradley |
|
Modell |
1746-OX8 |
|
Beschreibung |
Ausgabemodul |
| Betriebsspannungsbereich | 5 – 125 VDC; 5 – 265 VAC |
| Anzahl der Ausgabekanäle | Acht unabhängige Ausgänge |
| Arbeitstemperatur | 0–60 Grad |
|
Herkunft |
USA |
|
Dimension |
25*20*6cm |
|
Gewicht |
0,3 kg |
Produktdetails

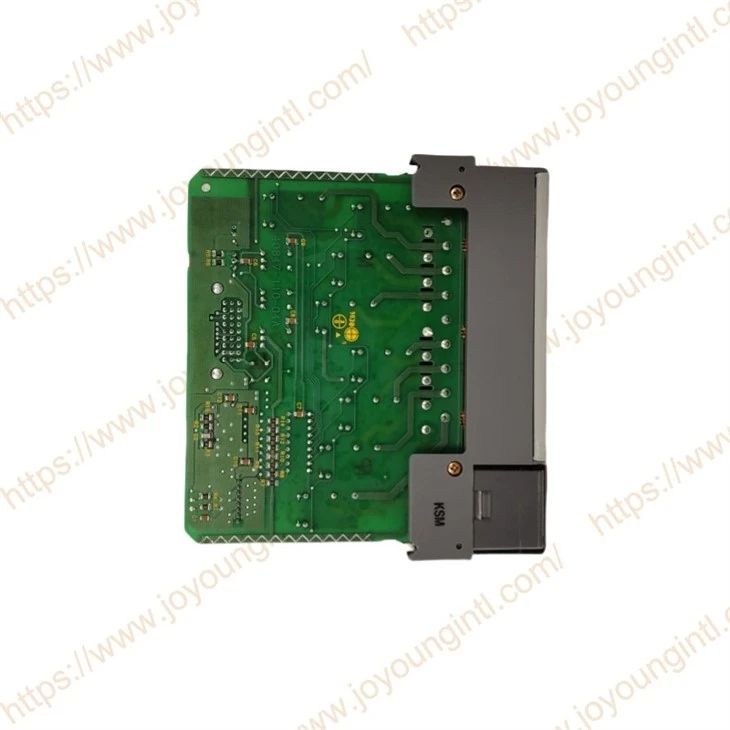

Als Ausgangserweiterungseinheit im SLC 500-Steuerungssystem bietet der 1746-OX8 8 individuell isolierte Hochstrom-Relaisausgangskanäle. Jeder Ausgangspunkt kann verschiedene Lasten vor Ort antreiben (z. B. Lichter, Relaisspulen, Schütze usw.). Factory AB gab am 30. September 2024 bekannt, dass die Produktion von 1746-OX8 eingestellt wurde. Erwägen Sie stattdessen die Verwendung des modernen Relaisausgangsmoduls der SLC-Serie oder des ControlLogix/CompactLogix-Ausgangsmoduls. Wählen Sie basierend auf den Systemanforderungen den Transistor- oder Halbleiterausgangstyp und erhalten Sie die entsprechende Softwarekonfiguration und Programmierunterstützung.
1746-OX8 Produktmerkmale:

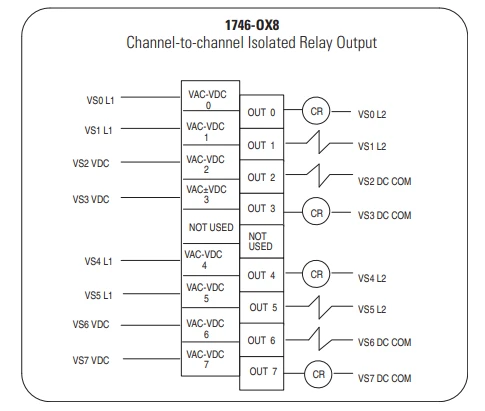

Hochstromausgang: 8 unabhängig isolierte Hochstrom-Relaiskontaktausgänge, um eine Vielzahl von Lastanforderungen zu erfüllen.
Großer Spannungsbereich: Unterstützt DC 5–125 V und AC 5–265 V Betriebsspannungen, mit starker Anwendbarkeit.
Gute Isolationsleistung: Mit einer Isolationsspannung von 1500 V können elektrische Störungen wirksam verhindert werden.
Hohe Zuverlässigkeit: Entspricht den NEMA-Standards CS-232, verfügt über eine gute Störfestigkeit und kann in rauen Umgebungen eingesetzt werden, z. B. Zertifizierung nach Klasse 1, Division 2 in gefährlichen Umgebungen.
Im SPS-Steuerungssystem besteht die Hauptfunktion des 1746-OX8-Ausgangsmoduls darin, die von der Zentraleinheit (CPU) ausgegebenen logischen Ausgangssignale in vor Ort verfügbare elektrische Signale für die Schaltmenge umzuwandeln und tatsächliche Ausführungsgeräte (wie Relais, Anzeigelampen, Magnetventile usw.) anzusteuern. Die SLC 500-Serie nutzt den Rückwandbus zur Kommunikation mit der CPU und zur gemeinsamen Stromversorgung.
1746-OX8 ist für den Einbau in den Steckplatz des Standard-SLC 500-Chassis (1746-Chassis) konzipiert. Dieses Chassis besteht normalerweise aus mehreren Steckplätzen, einschließlich SPS-CPU, Eingangsmodul, Ausgangsmodul, Kommunikationsmodul usw.
Konfiguration von 1746-OX8 in RSLogix 50
Bei der Konfiguration des 1746-OX8 in der Allen-Bradley RSLogix 500-Software sind die Hauptschritte wie folgt:
✅ Erstellen Sie ein Projekt.
Erstellen oder öffnen Sie in RSLogix 500 Ihr SLC 500-SPS-Projekt.
✅ Hardwaremodul hinzufügen
Geben Sie die E/A-Konfiguration ein:
Erweitern Sie Ihr Rack (Rack) in der linken baumähnlichen Struktur.
Klicken Sie mit der rechten -Taste auf den entsprechenden Steckplatz und wählen Sie „Neues Modul“.
Wählen Sie das 1746-OX8 (8-Punkt-Digital-Relais-Ausgangsmodul) aus der Modulbibliothek aus.
✅ Modulparameter einstellen
| Modultyp | 1746-OX8 |
| Slot | Tatsächliche Hardware-Steckplatznummer |
| Status | Ermöglicht |
| E/A-Basis | Automatische oder manuelle Zuordnung |
✅ Referenzieren von Ausgängen im SPS-Programm
Steuern Sie in einem Strompfad (Logikleiter) den 0. Ausgang:
XIC I:0/0 ---- OTE O:1/0
Erläuterung: Wenn Eingang I:0/0 (eine bestimmte Taste oder ein bestimmter Schalter) auf EIN gesetzt ist, wird Ausgang O:1/0 leitend und steuert dadurch den 0. Ausgang von 1746-OX8.
Das Ausgangsadressformat O:1/0 in RSLogix 500 gibt Folgendes an:
O - Digitaler Ausgang
1 - Modulsteckplatznummer (wie von Ihnen in der I/O-Konfiguration festgelegt)
0 - Kanalnummer (0 bis 7 entspricht einer 8-Punkt-Ausgabe)
✅ Debugging und Überwachung
Im Online-Modus:
Überwachen Sie den Status jedes Ausgabepunkts (ob das entsprechende OUT-Feld beleuchtet ist).
Testen Sie während des logischen Vorgangs, ob die Ausgabe vor Ort mit der Programmantwort übereinstimmt.
Rückmeldung über die Statusanzeige des Überwachungsmoduls.
Nachdem der eigentliche Vorgang abgeschlossen ist, kann überprüft werden, ob das Ladeequipment vor Ort-richtig reagiert.
