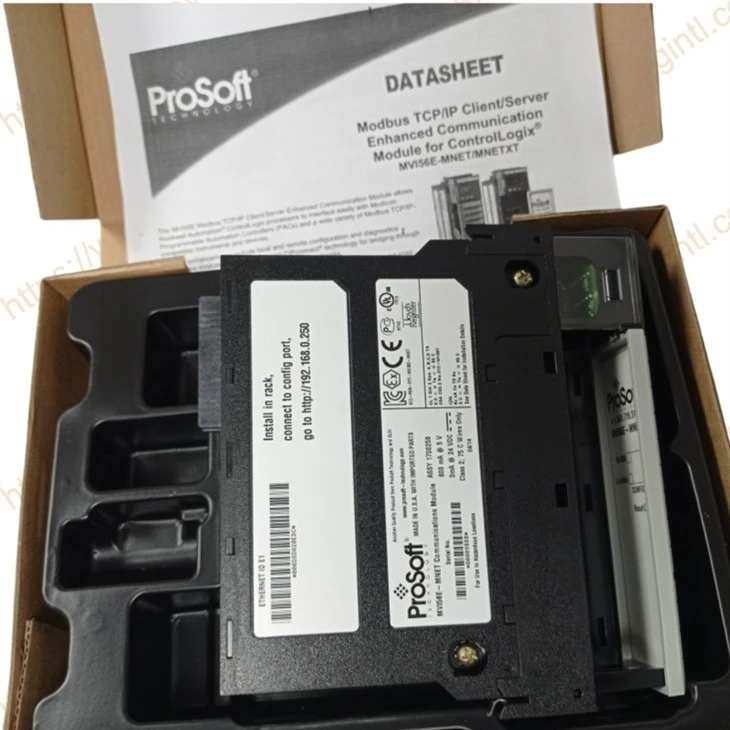

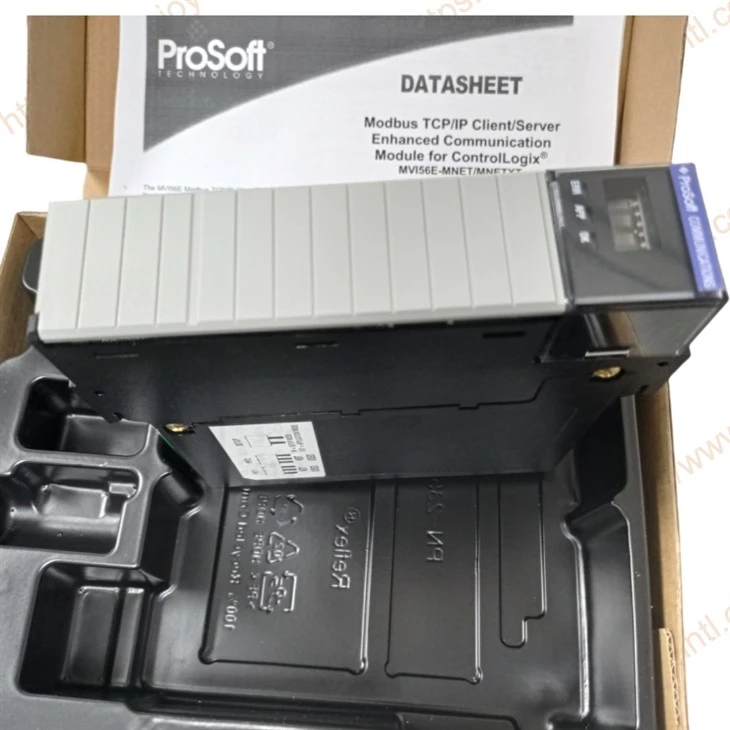

MVI56E-Mnet Prosoft TCP/IP-Schnittstellenmodul

MVI56E-MNET-Funktionen:
Protokollunterstützung: Unterstützt das Modbus -TCP/IP -Protokoll, sodass das Controllogix -System als Modbus -Host oder Client . fungiert
Rückwärtskompatibilität: Nutzung der Konfigurationsdateien der Leiterlogik und Modul mit vorhandenen MVI56 -Modbus -TCP/IP -Kommunikationsmodulen im Feld für einfache Upgrades .
Einfache Konfiguration: Add-On-Anweisungen liefern ein schnelles und einfaches Setup, das eng mit RSLogix 5000. integriert ist
Webserver: Der integrierte Ethernet-Port bietet einen Webserver für den lokalen Zugriff auf Dokumentation, Modulstatus, Firmware-Updates usw. .
Auto-Discovery: Unterstützt den Prosoft Discovery-Dienst, um das Modul im Netzwerk zu finden und eine temporäre IP-Adresse für die einfache Konfiguration . zuzuweisen
Diagnosefunktion: Unterstützt LED -Scrolling -Diagnoseanzeige mit einer alphanumerischen Anzeige {4-, die Alarmdaten, Prozessor und Netzwerkkommunikationsstatus usw. anzeigen kann

Installieren des Moduls im Rack:

Wenn Sie Ihren ControllOGIX -Prozessor und die Stromversorgung noch nicht installiert und konfiguriert haben, tun Sie dies bitte vor der Installation des MVI 56- MNET -Modul . finden Sie in Ihrer Rockwell -Automatisierungsproduktdokumentation für Installationsanweisungen .}

Nachdem Sie die Platzierung der Springer überprüft haben, fügen Sie MVI 56- MNET in das Controllogix -Chassis . ein

1 Ausschalten .

2 Richten Sie das Modul mit den oberen und unteren Führern aus und schieben Sie es in das Rack, bis das Modul fest gegen den Backplane -Anschluss . ist

3 mit einem festen, aber stetigen Druck, schnappen Sie das Modul ein. .

4 Überprüfen Sie, ob die Haltungsclips oben und unten im Modul sicher in den Sperrlöchern des Racks . liegen

5 Beachten Sie den Schlitzspeicherort . Sie müssen den Steckplatz identifizieren, in dem das Modul installiert ist, damit das Beispielprogramm korrekt arbeiten kann.

6 Einschalten der Macht auf .

Verbinden Sie Ihren PC mit dem Modul:

Schließen Sie Ihren PC mit einem sicher montierten Modul mit einem RJ 45- db -9 serielles Adapterkabel und ein Null -Modem -Kabel . an den Konfigurations-/Debug -Port an.

1 Anlegen Sie beide Kabel wie gezeigt .

2 Einlegen Sie den RJ45 -Kabelanschluss in den Konfigurations-/Debug -Port des Moduls .

3 Befestigen Sie das andere Ende dem seriellen Port auf Ihrem PC .

Das MVI 56- Mnet -Modul erfordert die folgenden Mindesthardware- und Softwarekomponenten:

ƒ Rockwell Automation Controllogix ™ -Prozessor mit kompatibler Stromversorgung und einem kostenlosen Steckplatz im Rack für das mvi 56- mnet -Modul . Das Modul benötigt 800 mA verfügbarer Power .
