Produkteinführung

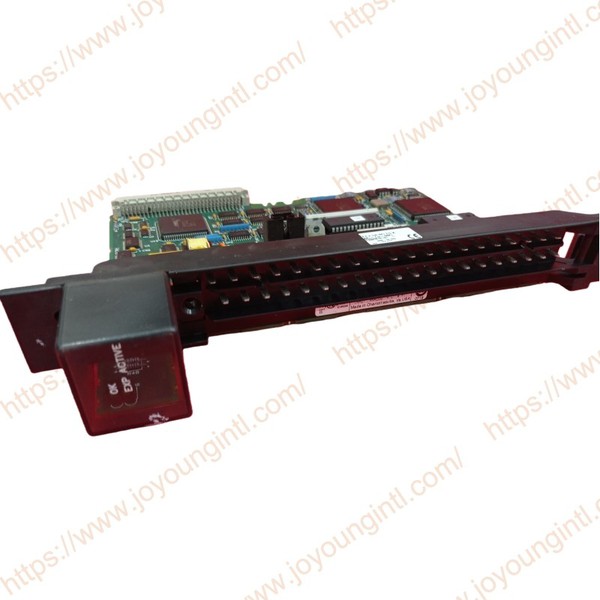

IC697ALG230 ist ein Basiskonvertermodul mit analogem Eingang, hergestellt von GE Fanuc Automation. Es wurde ursprünglich in der SPS-Plattform (Programmable Controller) der Serie 90-70 und einigen kompatiblen Architekturen verwendet. Seine Hauptfunktion besteht darin, analoge Signale (z. B. Spannungs- oder Stromsignale) von Feldgeräten in digitale Größen (KI-Variablen) im Steuerungssystem umzuwandeln, damit der SPS-Kernlogikprozessor sie sammeln, verarbeiten und steuern kann.
Technische Spezifikationen
|
Herstellung |
GE |
|
Modell |
IC697ALG230 |
| Teilenummer |
IC697ALG230F |
|
Beschreibung |
Analoges Eingangsmodul |
|
Herkunft |
USA |
|
Dimension |
30*20*6cm |
|
Gewicht |
0,65 kg |
Produktdetails
IC697ALG230 Kernfunktion und Arbeitsprinzip
Simulationssignalerfassung und -verarbeitung
Die Kernfunktion des IC697ALG230 besteht darin, analoge Eingangsdaten zu sammeln und umzuwandeln. Es bietet 8 differenzielle Analogkanäle, von denen jeder unabhängig entweder als Strommodus- oder Spannungsmodus-Eingang konfiguriert werden kann. Dieses Design ist im Vergleich zu festen Eingabetypen flexibler.
Spannungseingang: Unterstützt normalerweise einen Bereich von -10 VDC bis +10 VDC.
Stromeingang: Unterstützt den Stromschleifenmodus 4 - 20 mA.
Hardware-Installation
In der SPS-Architektur der GE Series 90-70 ist IC697ALG230 ein analoges Eingangsmodul mit „Basiskonverter“. Es ist für die Umwandlung analoger Signale (Spannung oder Strom) aus dem Feld in digitale Werte verantwortlich, die die SPS verarbeiten kann (%AI). Das Modul selbst kann nicht unabhängig arbeiten; Es muss in das 90-70-E/A-Rack eingesetzt und über die Rückwandplatine mit der CPU verbunden werden.
Die Modulschnittstelle ist mit einer abnehmbaren Klemmleiste zum Anschluss der Feldsensor-/Transmitterkabel ausgestattet:
Differenzielles Eingangspaar: Jeder Kanal verfügt über zwei Eingangsanschlüsse, die den positiven/negativen Anschlüssen des Signals entsprechen.
Bei Verwendung eines Spannungseingangs: Der Pluspol wird mit dem Ausgang der -bauseitigen Spannungsquelle verbunden und der Minuspol wird mit der gemeinsamen Minusreferenz verbunden. In der Stromschleife: Die 4-20-mA-Schleife muss für einen vollständigen Stromkreis geschlossen sein und enthält einen Lastwiderstand, um die Standardanforderungen für die Schleifenkonstruktion zu erfüllen.
FAQ.Diagnose und Ausnahmebehandlung
Die Module der Serien 90-70 und IC697ALG230 bieten teilweise automatische Diagnosefunktionen:
F: Offene -Drahterkennung
A: Wenn im 4-20-mA-Modus erkannt wird, dass ein bestimmter Stromkreis unterbrochen ist (z. B. wenn die Sensorleitung offen ist), kann das Modul diesen Kanal auf den voreingestellten Fehlerwert oder den Maximalwert setzen und dann den Status an die SPS zurückmelden.
F: Alarm bei Signalüberschreitung-
A: Das SPS-Programm kann Ober-/Untergrenzenprüfungen für %AI-Daten durchführen. Wenn die Daten abnormal sind (z. B. wenn der Bereich überschritten wird), wird ein Alarm ausgelöst oder auf Sicherheitslogik umgeschaltet.
F: Stellen Sie sicher, dass das Modell mit der Serie kompatibel ist.
A:IC697ALG230 gehört zum analogen Eingangsmodul der Serie 90-70. Zur Unterstützung sind die Rückwandplatine und das CPU-System der Serie 90–70 erforderlich, und es kann nicht direkt an PACSystems oder andere Maschinenserien angeschlossen werden.
F: Die Softwareparameter sind falsch eingestellt.
A: Wenn der Parameter auf Strom eingestellt ist, aber stattdessen ein Spannungssignal angeschlossen ist oder wenn die Benutzerskalendefinition falsch ist, entsprechen die Werte im SPS-Programm nicht den Erwartungen. In der Engineering-Software muss bestätigt werden, dass die Kanaleinstellungen mit den Sensoren vor Ort-übereinstimmen.
