Produkteinführung

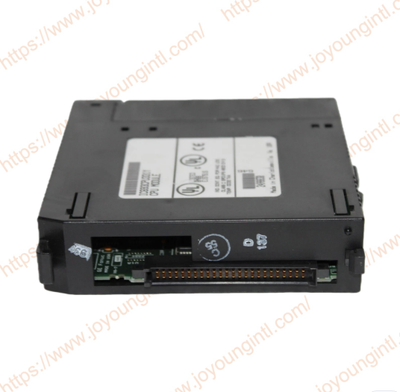

Die IC693CPU331 ist eine modulare CPU, die aus dem CPU-Gehäuse, einem Speicherchip, einem auf eine Leiterplatte gelöteten integrierten Schaltkreischip und einer Rückwandplatine besteht. Da es sich bei IC693CPU331 um ein Steckmodul handelt, kann es direkt in die Rückwandplatine eingesetzt werden. Der Anwender muss das CPU-Modul immer in Steckplatz 1 der Grundplatte einbauen. Die modulare CPU unterstützt Remote-Backplane- und Erweiterungsfunktionen. Die Abtastrate pro 1K-Logik (oder booleschem Kontakt) dieses CPU-Modells beträgt typischerweise 0,4 Millisekunden.
Technische Spezifikationen
|
Herstellung |
GE |
|
Modell |
IC693CPU331Y |
| Teilenummer | IC693CPU331Y |
|
Beschreibung |
CPU-Modul mit einem-Steckplatz |
|
Herkunft |
USA |
|
Dimension |
30*25*5cm |
|
Gewicht |
0,55 kg |
IC693CPU331Y Detaillierte Informationen zu den wichtigsten Produkten
Verarbeitungsleistung
Prozessor: Basierend auf einem 486--Level-Prozessor handelte es sich damals um eine Hochleistungskonfiguration unter den PLCS.
Erinnerung
Benutzerlogikspeicher: 64 KB (für Relaislogik, Registeroperationen usw.).
Datenregisterspeicher: 128 KB (für Variablen, Timer-/Zählerwerte, Analogdaten usw.). Der Datenspeicher mit großer -Kapazität ermöglicht die Verarbeitung einer großen Menge analoger E/A und komplexer Berechnungen.
Ausführungsgeschwindigkeit: 0,4 ms/K Boolesche Anweisungen, was relativ schnell ist und die Anforderungen von Anwendungen mit hoher Echtzeitleistung erfüllen kann.
I/O und Skalierbarkeit
Lokale I/O-Unterstützung: Bis zu 7 lokale I/O-Module werden unterstützt (direkt über den Rückwandbus mit dem CPU-Rack verbunden).
Unterstützung für Erweiterungsracks: Über das Erweiterungsempfängermodul (IC693BEM331/BEM332) und das Erweiterungskabel können bis zu 2 Remote-Erweiterungsracks angeschlossen werden.
Maximale E/A-Punkte: Das gesamte System (lokal + erweitert) kann bis zu ca. 512 digitale E/A-Punkte oder eine gemischte Konfiguration aus analogen und speziellen Funktionsmodulen entsprechender Kapazität unterstützen.
Integrierte-Schnittstelle
Serieller Port 1 (RS-485): Wird normalerweise zum Anschluss von Programmiergeräten (mit SNP- oder SNPX-Protokollen) oder als Master/Slave-Station für die Netzwerkkommunikation verwendet.
Der serielle Port 2 (RS-232/RS-485 optional) wird über den DIP-Schalter am Modul konfiguriert. Es wird häufig zum Anschluss von Mensch-Maschine-Schnittstellen, Barcode-Lesegeräten, Frequenzumsetzern oder anderen Geräten von Drittanbietern verwendet (unterstützt das Modbus RTU Master/Slave-Protokoll, das GE SRTP-Protokoll usw.).
Kommunikations- und Netzwerkfunktionen
Genius Bus-Unterstützung: Dies ist eine der wichtigsten und leistungsstarken Funktionen. Die CPU kann als Genius-Buscontroller dienen und über ein Genius-Kommunikationsmodul (z. B. IC693BEM331 in Verbindung mit einem CMM-Modul) mit dem lokalen Genius-Netzwerk verbunden werden.
Es kann bis zu 32 Genius-Bus-Geräte (z. B. Remote-I/O-Hubs, Treiber, Sensoren usw.) verwalten.
Unterstützen Sie den Dua al-redundanten Genius-Bus, um die Zuverlässigkeit zu erhöhen.
Ethernet-Unterstützung: Dies muss durch Einfügen eines unabhängigen Ethernet-Schnittstellenmoduls (z. B. IC693EBM001) in die Rückwandplatine erreicht werden. Die CPU selbst integriert keinen Ethernet-Port.
IC693CPU331Y Produktmerkmale
Hochleistungsfähige Verarbeitungsfähigkeit
Dual-Speicherarchitektur: Logik und Datenspeicher sind getrennt, um einen stabilen Programmbetrieb zu gewährleisten und komplexe Algorithmen und große Datenmengen zu verarbeiten.
Schneller Scanzyklus: Erfüllt Anforderungen an die Echtzeitsteuerung und eignet sich für Hochgeschwindigkeitsproduktionslinien und präzise Prozesssteuerung.
Hervorragende Skalierbarkeit
Drei-Erweiterungsstruktur
Lokales Rack: Direkt verbunden mit 7 I/O-Modulen
Remote-Erweiterung: Verbinden Sie zwei Remote-Racks über ein Erweiterungskabel
Genius Distributed I/O: Unterstützt eine vollständige verteilte Steuerungssystemarchitektur
Das IC693CPU331 ist ein Single--Slot-CPU-Modul. Ein System kann maximal fünf Backboards unterstützen, darunter ein CPU-Backboard und vier Remote-Erweiterungs-Backboards. Diese CPU benötigt eine Stromversorgung mit 350 Milliampere Strom und die Versorgungsspannung sollte +5V DC betragen. Der IC693CPU331-Prozessor hat eine Hauptfrequenz von 10 MHz und verwendet den 80188-Prozessor. Der Umgebungstemperaturbereich liegt zwischen 0 und 60 Grad (32 und 140 Grad F).
Der IC693CPU331 unterstützt mehrere Kommunikationsmodi, einschließlich LAN und Ethernet, die Mehrpunktverbindungen unterstützen. Dieses Modul unterstützt auch andere Kommunikationsmodule wie FIP, GBC, GCM und GCM+. Der IC693CPU331 unterstützt auch einige Funktionen, wie manuelle Steuerung und eine batteriebetriebene Uhr-. Allerdings werden Interrupts derzeit nicht unterstützt. Zu den unterstützten Speichertypen gehören RAM und EEPROM oder EPROM (optional). Es ist auch mit PCM/CCM kompatibel.
