Produkteinführung
Die analoge Eingangs-/Ausgangsplatine (IS200vaich1D) akzeptiert 20 analoge Eingänge und steuert 4 analoge Ausgänge. Jede Terminalplatine akzeptiert 10 Eingänge und 2 Ausgänge. Kabel verbinden die Terminalplatine mit dem VME -Rack, in dem sich die VAIC -Prozessorplatte befindet. VaIC wandelt die Eingänge in digitale Werte um und überträgt sie über die VME -Backplane in die VCMI -Karte und dann in den Controller. Für Ausgänge wandelt das VAIC digitale Werte in analoge Ströme um und steuert diese über die Terminalplatine in den Kundenkreis.
Technische Spezifikationen
|
Herstellung |
General Electric (GE) |
|
Modell |
IS200vaich1d |
| Teilenummer | IS200vaich1d |
|
Beschreibung |
VaIC Analogeingang/Ausgang
|
|
Herkunft |
USA |
|
Dimension |
30*20*6 cm |
|
Gewicht |
0. 35 kg |
Produktdetails
IS200vaic unterstützt sowohl Simplex- als auch Triple Modular Redundant (TMR) -Anwendungen. Bei Verwendung in einer TMR -Konfiguration werden Eingangssignale auf der Terminalplatine auf drei VME -Board -Racks R, S und T ausgewachsen, die jeweils ein Vaik enthalten. Ausgangssignale werden mit einer proprietären Schaltung angetrieben, die den gewünschten Strom mit allen drei VAICs erzeugt. Im Falle eines Hardwarefehlers wird das schlechte VAIC aus der Ausgabe entfernt und die verbleibenden zwei Boards erzeugen weiterhin den richtigen Strom. Bei Verwendung in einer Simplex -Konfiguration liefert die Klemmeplatte Eingangssignale für ein einzelnes VAIC, das den gesamten Strom für Ausgänge liefert.
Installation:
So installieren Sie das V-Typ-Tafel
1. Schalten Sie das VME -Prozessorregal durch
2. Schieben Sie die Brett und drücken Sie die oberen und unteren Hebel mit den Händen, um die Kantenanschlüsse zu setzen
3. Ziehen Sie die Gefangenen in der oberen und unteren Unterseite der Frontplatte fest

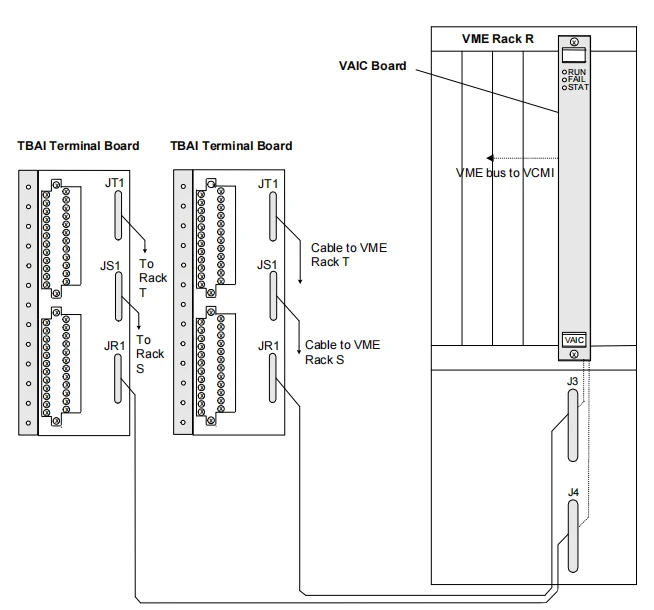

Hinweis Kabelverbindungen zu den Terminalplatten werden am unteren Teil des VME -Racks an den J3- und J4 -Anschlüssen hergestellt. Dies sind Verriegelungsstecker, um die Kabel zu sichern. Schalten Sie das VME -Rack ein und überprüfen Sie die diagnostischen Leuchten oben auf der Frontplatte. Weitere Informationen finden Sie im Abschnitt über Diagnostik in diesem Dokument.
In einem TMR -System lüften die analogen Eingänge von JR1, JS1 und JT1 zu den drei Steuerregalen. Die 24 -V -DC -Leistung für die Wandler stammt aus allen drei VME -Racks und ist eine Diode oder ist auf der Terminalplatte ausgewählt. Jeder analoge Stromausgang wird von Strömen aus allen drei VAICs gespeist. Der tatsächliche Ausgangsstrom wird mit einem Serienwiderstand gemessen, der eine Spannung zu jedem Vaic zurückgibt. Die resultierende Ausgabe ist der gewählte mittlere Wert (Median) der drei Ströme.
IS200vaic Diagnostics
Drei LEDs oben in der VAIC -Frontplatte bieten Statusinformationen. Der normale Laufzustand ist ein blinkendes Grün und fehlschlägt ein solides Rot. Die dritte LED zeigt den Status an und ist normalerweise ausgeschaltet, zeigt jedoch eine stetige Orange an, wenn eine diagnostische Alarmbedingung in der Platine vorliegt. Die diagnostischen Überprüfungen enthalten Folgendes:
• Jede analoge Eingabe verfügt über die Hardware-Grenzüberprüfung, die auf voreingestellten (nicht konfigurierbaren) hohen und niedrigen Pegeln in der Nähe der Enden des Betriebsbereichs festgelegt ist. Wenn diese Grenze überschritten wird, wird ein Logiksignal eingestellt und der Eingang nicht mehr gescannt. Wenn eine der Hardware -Grenzwerte der Eingabe festgelegt ist, wird ein zusammengesetzter diagnostischer Alarm erstellt, L3DIAG _ VAIC, das sich auf die gesamte Karte bezieht. Details zur individuellen Diagnostik finden Sie in der Toolbox. Die diagnostischen Signale können einzeln verriegelt werden und dann mit dem RESET _ DIA -Signal zurückgesetzt werden.
• Jede Eingabe verfügt über eine Systemgrenze, die auf konfigurierbaren hohen und niedrigen Niveaus basiert. Diese Grenzwerte können zur Erzeugung von Alarmen verwendet werden und für die Aktivierung/Deaktivierung sowie als Latching/Nichtverriegelung konfiguriert werden. Zurücksetzen _ SYS setzt die Grenzen zurück.
• In TMR -Systemen wird dieses Signal identifiziert und ein Fehler erzeugt, wenn ein Signal von dem gewählten Wert (Medianwert) um mehr als eine vorgegebene Grenze variiert. Dies kann ein frühzeitiges Hinweis auf ein Problem geben, das sich in einem Kanal entwickelt.
• Überwachen Sie D/A -Ausgänge, Ausgangsströme, Gesamtstrom, Selbstmordrelais und 20/200 Ma Skaling -Relais; Diese werden auf Einheitlichkeit überprüft und können einen Fehler erzeugen.
• TBAI verfügt über ein eigenes ID -Gerät, das von VAIC verhört wird. Die Board-ID wird in einen schreibgeschützten Chip codiert, der die Seriennummer der Terminalplatine, die Boardtyp, die Revisionsnummer und den Standort JR, JS, JT Connector enthält. Wenn der Chip vom E/A -Prozessor gelesen wird und eine Nichtübereinstimmung auftritt, wird ein Hardware -Inkompatibilitätsfehler erstellt.
