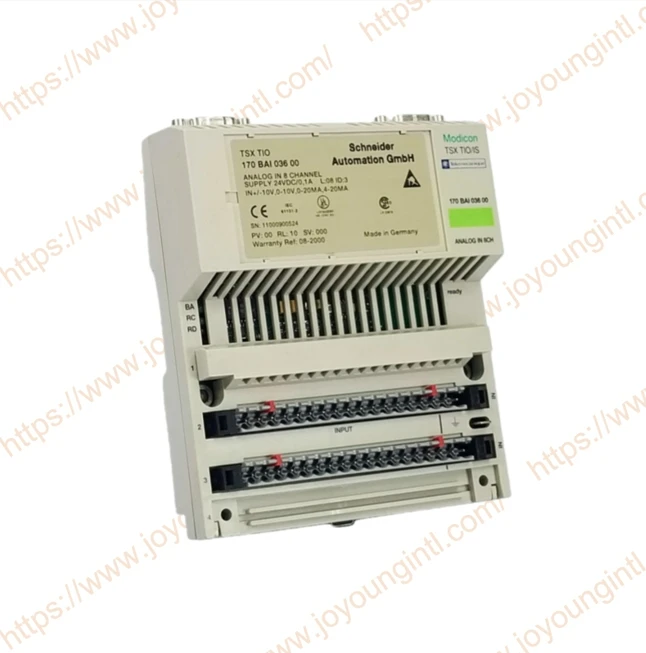

Modicon TSX TIO/IS 170BAI03600 Analog IN 8CH

170BAI03600 ist ein mehrkanaliges analoges Eingangsmodul im Modicon 170 / Momentum I/O-System, das hauptsächlich für den Empfang und die digitale Verarbeitung sich kontinuierlich ändernder Signale in industriellen Steuerungssystemen verwendet wird. Dieses Modul wandelt die von Sensoren vor Ort ausgegebenen elektrischen Signale über eine interne Analogverarbeitungs- und Digitalumwandlungseinheit in eine für das Steuerungssystem erkennbare Datenform um.

Die Kernfunktion von 170BAI03600 besteht darin, analoge Signale von -Geräten vor Ort (wie Sensoren, Sender usw.) in digitale Signale umzuwandeln und sie dann zur Verarbeitung und Steuerung an die Modicon-SPS zu übertragen.

Verwenden Sie die Programmier- und Konfigurationssoftware von Schneider (z. B. Unity Pro oder EcoStruxure Control Expert), um die Adressen, Kanalzuordnungen und Abtastparameter der E/A-Module festzulegen.

Das analoge Eingangsmodul 170BAI03600 wurde eingestellt oder nach und nach vom Markt genommen. Schneider empfiehlt Benutzern, bei neuen Projekten den Einsatz von Modicon M340, M58.0 oder anderen moderneren I/O-Lösungen in Betracht zu ziehen, um eine höhere Leistung, längere Lebensdauer und eine breitere Protokollunterstützung zu erreichen.

Der Betriebsmodus der zentralisierten Mehrkanal-Analogmengenerfassungsfunktion
1. Der Architekturentwurf unabhängiger Eingangskanäle, die parallel arbeiten. Innerhalb des Moduls ist für jeden analogen Eingangskanal ein relativ unabhängiger Signalzugriffs- und Verarbeitungspfad konfiguriert. Jeder Kanal ist während des Erfassungsprozesses nicht auf die anderen angewiesen. Diese parallele Struktur vermeidet Ressourcenkonflikte zwischen Kanälen und ermöglicht die stabile Erfassung mehrerer Signale innerhalb desselben Zeitfensters, ohne dass die Integrität eines einzelnen Signals aufgrund einer Erhöhung der Anzahl der Kanäle beeinträchtigt wird.
2. Der kanalbasierte Verarbeitungsmechanismus der Front-End-Signalaufbereitungsschicht
Bevor die Signale die Analog{0}}zu--Umwandlungsstufe erreichen, durchläuft jeder Eingangskanal zunächst seine eigene Front-{2}}Konditionierungsschaltung. Diese Schicht ist für die Amplitudenanpassung, die Stabilisierungsverarbeitung und die vorläufige Filterung der Signale vor Ort verantwortlich und stellt sicher, dass die Signale verschiedener Sensoren einen einheitlichen und kontrollierbaren elektrischen Zustand erreichen, bevor sie in die Kernverarbeitungsphase gelangen.
3. Koordinierter Betrieb der Mehrkanal-Probenahme und der internen Datenplanung
Das Modul hat intern einen Abtast- und Planungsmechanismus für Mehrkanalsignale eingerichtet. Durch eine sinnvolle Zuweisung des Abtastzeitpunkts kann jede analoge Größe die Erfassung und Aktualisierung innerhalb des vorgegebenen Zeitraums abschließen. Selbst wenn auf mehreren Kanälen gleichzeitig Signaländerungen auftreten, kann das System die Datenerfassung und -organisation dennoch ordnungsgemäß durchführen und so Datenstörungen oder -auslassungen vermeiden.
4. Geordnete Integration zentralisierter Analog-zu--Umwandlungsergebnisse
Nachdem jeder Kanal die Analog-zu-Konvertierung abgeschlossen hat, integriert das Modul die verstreuten digitalen Ergebnisse in eine einheitliche Datenstruktur. Dieser zentralisierte Verwaltungsansatz ermöglicht es dem Steuerungssystem, die Daten in einer klaren und festen Kanalreihenfolge zu lesen, wodurch die zusätzliche Verarbeitungslast auf der Programmebene aufgrund von Kanalunterschieden reduziert wird.
5. Strategie zur Unterdrückung von Inter-kanalinterferenzen und Stabilitätserhaltung
Unter der Bedingung, dass mehrere Kanäle gleichzeitig arbeiten, reduziert das Modul die gegenseitige Beeinflussung zwischen den Kanälen durch elektrische Isolierung, ordnungsgemäße Verkabelung und interne Abschirmung. Selbst wenn einige Kanäle an Signalquellen mit hohem -Rauschen angeschlossen sind, wird die Messgenauigkeit und Stabilität anderer Kanäle dadurch nicht wesentlich beeinträchtigt.
6. Vorteil der zentralen Sammlung für die Skalierbarkeit des Systems
Durch die Konzentration mehrerer analoger Größen in einem einzigen Modul zur Verarbeitung kann die Kapazität des Systems einfach durch das Hinzufügen von Modulen desselben Typs erweitert werden. Dieser zentralisierte Erfassungsansatz vereinfacht nicht nur die Hardwarestruktur, sondern ermöglicht es dem System auch, eine klare und wartbare Signalarchitektur beizubehalten, selbst wenn seine Größe zunimmt.
