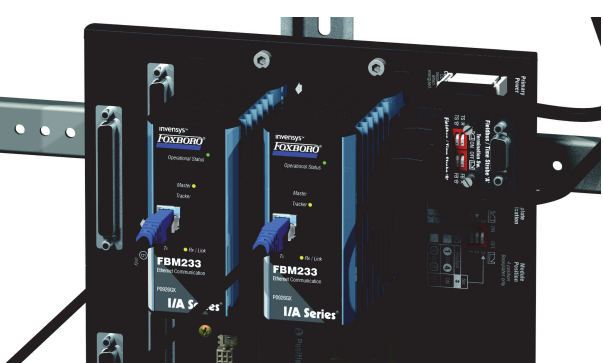

Das FDSI-Modul (FBM233 Redundant Field Device System Integrator) bietet eine Ethernet-Schnittstelle zwischen einzelnen oder zweiportierten Feld-I/A-Geräten und dem Foxboro EVO ™ -System.

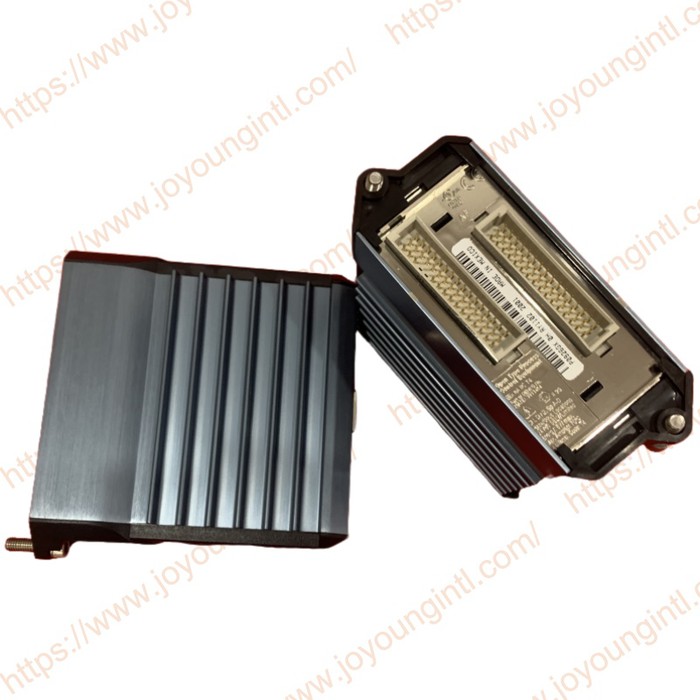

FBM233 P0926GX FOXBORO

Technische Spezifikationen

Marke	Foxboro
Modell	FBM233
Teilenummer	P0926GX
Beschreibung	I/A Series Ethernet Communication MD
Herkunft	USA
Dimension	15156 cm
Gewicht	0. 34 kg

Produktdetails

FBM233 P0926GX Ethernet Communication MD -Funktionen

Wichtige Merkmale des FBM233 sind:

Redundante 10 Mbit/s oder 100 Mbit/s Ethernet -Netzwerkübertragungsrate auf/aus Feldgeräten
Kommuniziert mit bis zu 64 Feldgeräten
Der E/A -Softwaretreiber kann in einer Bibliothek mit verfügbaren Protokollen heruntergeladen werden
Bis zu 2000 DCI -Blockverbindungen
Integriert Feldvorrichtungsdaten mithilfe der Ethernet -Konnektivität in eine Foxboro EVO -Steuerungsdatenbank
Feld montiert
Umgebungen der Klasse G3 (hart).

E/O -Treiber

Dieses FBM ist ein generisches Ethernet -Hardware -Modul, bei dem verschiedene Software -Treiber geladen werden können. Diese Treiber konfigurieren das FBM, um ein bestimmtes Protokoll zu erkennen, das vom Gerät verwendet wird. Einige dieser Software -Treiber sind ein Standardproduktangebot. Andere benutzerdefinierte Treiber können entwickelt werden, um den bestimmten Anforderungen zu erfüllen. Diese Treiber werden dynamisch in den FBM233 mit Softwarecode heruntergeladen, die speziell für die Schnittstelle mit dem Protokoll des Drittanbieters entwickelt wurden.

Die Konfigurationsverfahren und die Softwareanforderungen für jeden Treiber sind einzigartig, da die in das System integrierten Geräte (en) eindeutig sind.

Ethernet -Link -Setup

Die Datenkommunikation zwischen dem FBM233 und den Feldgeräten erfolgt über den RJ -45 -Enschluss an der Vorderseite des FBM233 -Moduls. Der RJ -45 -Notionsanschluss des FBM233 kann über Hubs oder über Ethernet -Switches an die Feldgeräte angeschlossen werden (siehe "Ethernet -Switches zur Verwendung mit FBM233" auf Seite 7). Der FBM233 ist an Ethernet -Switches oder Hubs angeschlossen, um mit einem externen Gerät oder bis zu 64 externen Geräten zu kommunizieren.

Konfigurator

Der FDSI -Konfigurator richtet den FBM233 -Port und den XML -basierten Gerätekonfigurationsdateien ein. Der Portkonfigurator ermöglicht eine einfache Einrichtung der Kommunikationsparameter für jeden Port (z. B. Dynamic Host Configuration Protocol (DHCP), IP -Adressen). Der Gerätekonfigurator wird für alle Geräte nicht benötigt, aber bei Bedarf konfiguriert er gerätespezifische und punktspezifische Überlegungen (z. B. Scanrate, Adresse der zu übertragenden Daten und die Datenmenge, die in einer Transaktion übertragen werden soll).

Operationen

Jedes FBM233 -Paar kann auf bis zu 64 Geräte zugreifen, um Daten zu lesen oder zu schreiben.

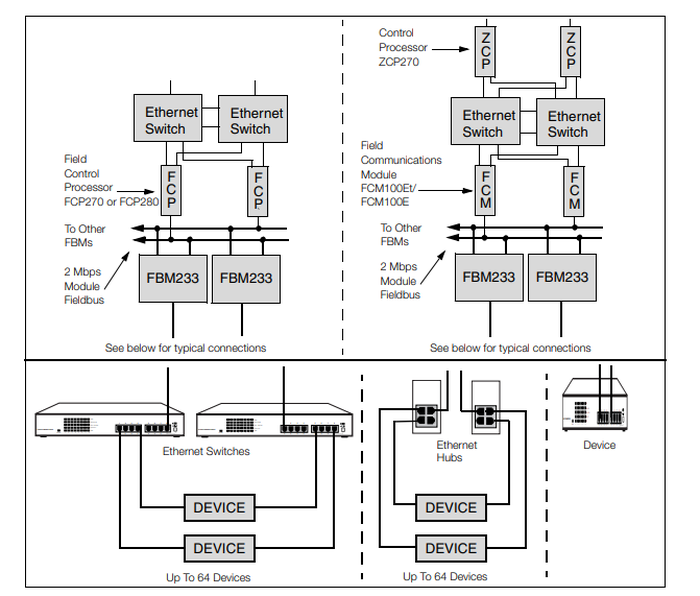

Aus der Foxboro EVO -Steuerstation, an die der FBM233 angeschlossen ist (siehe Abbildung 1), können Datenverbindungen mit bis zu 2000 Distributed Control Interface (DCI) zum Lesen oder Schreiben von Daten hergestellt werden. Unterstützte Datentypen werden durch den jeweiligen Treiber ermittelt, der auf dem FBM233 geladen wird und die Daten in die unten aufgeführten DCI -Datentypen umwandelt:

Ein analoge Eingangs- oder Ausgangswert (Ganzzahl- oder IEEE-Schwimmstelle für ein Präzision)
Ein einzelner digitaler Eingangs- oder Ausgangswert
Mehrere (verpackte) digitale Eingangs- oder Ausgangswerte (verpackt in Gruppen von bis zu 32 digitalen Punkten pro Verbindung).

Somit kann eine Foxboro EVO -Steuerstation bis zu 2000 analoge E/A -Werte oder bis zu 64000 digitale E/A -Werte oder eine Kombination von digitalen und analogen Werten unter Verwendung des FBM233 zugreifen. Die Häufigkeit des Zugriffs auf die FBM233 -Daten durch eine Steuerstation kann bis zu 500 ms betragen. Die Leistung hängt von jedem Gerätetyp und dem Datenlayout im Gerät ab.

FBM233 Field Device System Integrator Module
