Produkteinführung
FCM10Ef P0916CPDas Feldbus-Kommunikationsmodul ist eine Glasfaser-Kommunikationsschnittstelle, die es den auf der DIN-Schiene-montierten Feldbusmodulen (FBMs) ermöglicht, über größere Entfernungen mithilfe von Glasfaserkabeln mit der Steuerstation der I/A-Serie zu kommunizieren. Die FCM10Ef-Module bieten erweiterte Netzwerkfähigkeit, einfache Anpassung und größere Gesamtverkabelungsentfernungen in einem Glasfasernetzwerk. Diese Konfiguration eignet sich ideal für Standorte, an denen Gruppen von FBMs über größere Entfernungen verteilt werden sollen.
Technische Spezifikationen
|
Marke |
FOXBORO |
|
Modell |
FCM10EF |
|
Teilenummer |
P0916CP |
|
Beschreibung |
Feldbus-Kommunikationsmodul |
| Datenübertragungsrate | 10 Mbit/s (Ethernet) / 2 Mbit/s (Feldbus) |
| Anpassung an das Netzwerk | Glasfaser-Ethernet, Multimode-Glasfaserkabel |
| Kontrollleuchte | LED-Anzeige für Netzwerk-/Kommunikations-/Modulstatus |
|
Herkunft |
USA |
|
Dimension |
15*15*6cm |
|
Gewicht |
0,34 kg |
Produktdetails
FCM10Ef(P0916CP)Module werden mit Multiport-Glasfaserkonvertern (Hubs) verwendet, die über den Hochgeschwindigkeits-, optional redundanten 10-Mbit/s-Ethernet-Trunk-Feldbus eine Verbindung zur I/A-Serien-Steuerstation herstellen. Bis zu sechs Gruppen von Grundplatten-montiertFCM10EfModule und FBMs können mit jedem optional redundanten Multiport-Glasfaserkonverter (Hub) verbunden werden, für maximal 120 FBMs pro Steuerstation der I/A-Serie (abhängig von den ausgewählten Scan-Zeiträumen). Zur Unterstützung der Redundanz ein PaarFCM10EfFür jede FBM-Gruppierung müssen Module verwendet werden. In nicht-redundanten Konfigurationen nur eineFCM10Efist für jede Gruppierung erforderlich.
UMWELTSPEZIFIKATIONEN(a)
| Betrieb | |
| TEMPERATUR | -20 bis +70 Grad (-4 bis +158 Grad F) |
| RELATIVE FEUCHTIGKEIT | 5 bis 95 % (nicht kondensierend) |
| HÖHE | -300 bis +3.000 m (-1.000 bis +10.000 Fuß) |
| Lagerung | |
| TEMPERATUR | -40 bis +70 Grad (-40 bis +158 Grad F) |
| RELATIVE FEUCHTIGKEIT | 5 bis 95 % (nicht kondensierend) |
| HÖHE | -300 bis +12.000 m (-1.000 bis +40.000 Fuß) |
| Kontamination | |
| Klasse G3 (rau) gemäß ISA-Standard S71.04. Verschmutzungsgrad 2 gemäß IEC 664-1. | |
(a) Die Umgebungsgrenzwerte dieses Moduls können durch die Art des Gehäuses, in dem sich das Modul befindet, erhöht werden. [Beziehen Sie sich auf das entsprechende Produktspezifikationsblatt (PSS), das den spezifischen Gehäusetyp beschreibt, der verwendet werden soll.]
FUNKTIONSSPEZIFIKATIONEN
| Leistungsanforderungen | |
| EINGANGSSPANNUNGSBEREICH (REDUNDANT) | 24 V DC +5 %, -10 % |
| VERBRAUCH | 7 W (maximal) bei 24 V DC |
| Wärmeableitung | 7 W (maximal) bei 24 V DC |
| Vibration | |
| 0,75 g (5 bis 200 Hz) | |
| Kalibrierungsanforderungen | |
| Eine Kalibrierung des Moduls ist nicht erforderlich. | |

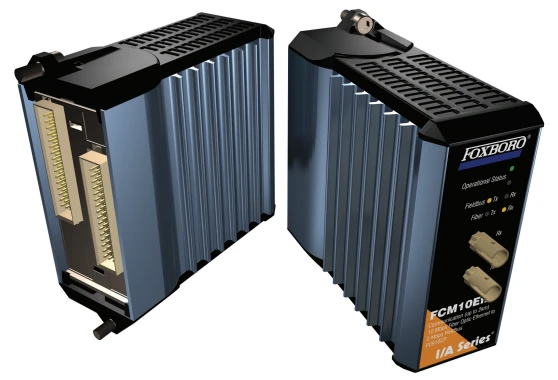

FCM10Ef-MODULDESIGN
FCM10EfModule wandeln vom FBM verwendete 2-Mbit/s-Signale in 10-Mbit/s-Glasfaser-Ethernet-Signale um, die mit Glasfaserkabeln verwendet werden, und umgekehrt.
FCM10Ef-Module haben ein kompaktes Design mit einer robusten Außenseite aus extrudiertem Aluminium zum physischen Schutz der Schaltkreise. Speziell für die Montage der FBMs und FCMs entwickelte Gehäuse bieten verschiedene Schutzstufen für die FCM10Ef-Module, bis hin zu rauen Umgebungen gemäß ISA-Standard S71.04.
DerFCM10Efkann von der Grundplatte entfernt/ersetzt werden, ohne dass die Stromversorgung unterbrochen werden muss. Sechs in die Vorderseite des FCM10Ef integrierte Leuchtdioden (LEDs) zeigen den Status der Netzwerkaktivität zu/von den zugehörigen FBMs sowie den Betriebsstatus des FCM10Ef-Moduls an.
