ABB 1MRS050477 ist ein Betriebsfeld für Ref54_ & Rem54_ & Ret54_ Systeme. Normalerweise kann das Betriebsfeld von ABB für die Einstellung der Geräteparameter, die Statusüberwachung, die manuelle Bedienung und andere Funktionen verwendet werden. Es kann eine Touchscreen-Schnittstelle zur Erleichterung der Interaktion zwischen Mensch und Komputer haben, oder es kann physische Schaltflächen wie einen Notstoppschalter und eine Taste aktivieren, um die Sicherheits- und Betriebsanforderungen zu erfüllen.

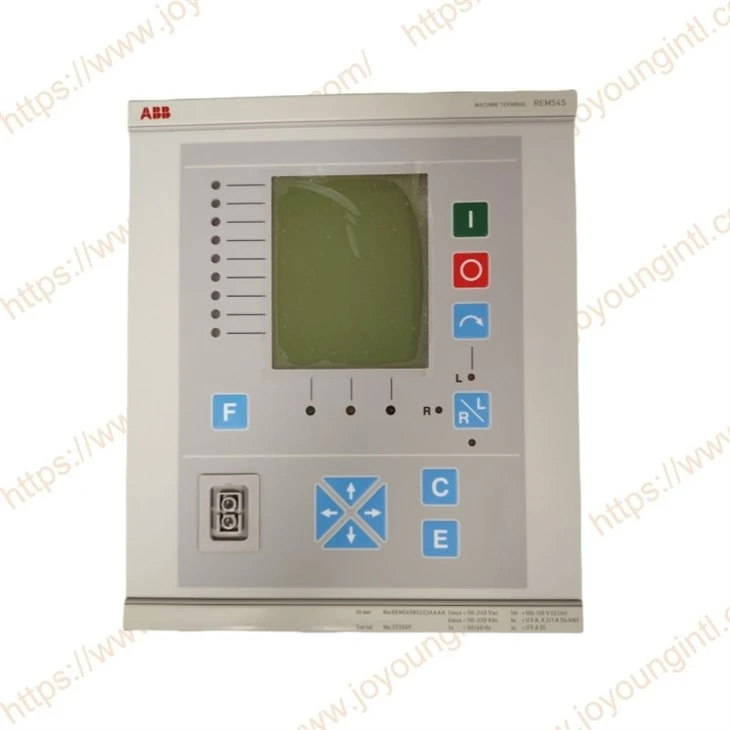

ABB 1MRS050477C

Technische Spezifikationen

Herstellung	ABB
Modell	NACHAHMEN
Teilenummer	1MRS050477C
Beschreibung	Interne Anzeige
Herkunft	Finnland
Dimension	20185cm
Gewicht	0,8 kg

Produktdetails

MIMIC 1MRS050477C -Konfiguration:

Die mit dem Relay -Konfigurationstool konfigurierten Steuerfunktionen müssen den Objektstatusindikatoren zugeordnet sein, die Teil des auf dem grafischen LCD des HMI angezeigten Bildkonfigurationsbildes sind. Das Bild der Mimic -Konfiguration wurde mit dem Relais Mimic Editor entwickelt. Darüber hinaus wird der Editor verwendet, um die acht programmierbaren LED -Indikatoren und die entsprechenden Alarmtexte in der Frontplatte, die Alarmmodi und die ineinandergreifenden LED -Texte zu definieren.

Das Mimic-Bild kann ein einzelnes Diagramm, gemessene Werte mit Einheiten, freien Texten usw. enthalten. Die Objektstatusanzeigen (geöffnet, geschlossen, undefiniert) werden gemäß den Anforderungen des Kunden gezeichnet. Beachten Sie, dass der Betrieb der Objekte selbst mithilfe des Relay -Konfigurationstools bestimmt wird.

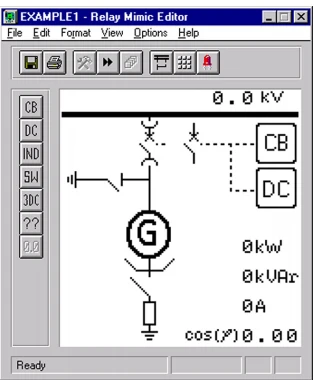

MIMIC configuration with the Relay Mimic Editor

Der Inhalt der Alarmansicht wird mit dem Relay Mimic Editor konfiguriert, indem die Ein- und Aus -Status -Texte (max. 16 Zeichen) definiert werden.

Ineinandergreifende LED -Texte können auch in der oben dargestellten Ansicht definiert werden, aber die ineinandergreifenden LED -Farben können nicht geändert werden. Für den Betrieb der ineinandergreifenden LED,

Panel Anzeige (HMI)

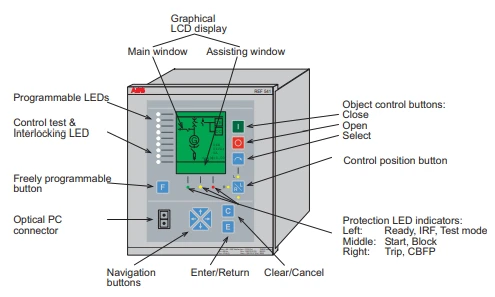

Das Maschinenklemmen ist entweder mit einer festen Anzeige oder einem externen Anzeigemodul versehen. Das externe Anzeigemodul benötigt eine separate Spannungsversorgung von einer gemeinsamen Quelle mit der Haupteinheit (siehe Abschnitt "Hilfsspannung" auf Seite 35). Für weitere Informationen zu den Nennspannungen wird ein spezielles Kabel (1MRS120511.002) für die Kommunikation zwischen dem Terminal und dem externen Anzeigefeld benötigt. Front view of the REM 54_ machine terminal

• Grafisches LCD mit einer Auflösung von 128 x 160 Pixel, bestehend aus 19 Zeilen, die in zwei Fenster unterteilt sind

• Hauptfenster (17 Zeilen) Bereitstellung detaillierter Informationen zu Mimic, Objekten, Ereignissen, Messungen, Steueralarmen und Parametern des Terminals

• Assistent-Fenster (2 Zeilen) für terminalabhängige Schutzanzeigen und -alarme sowie allgemeine Hilfenachrichten

• Drei Tasten für die Objektsteuerung für die Objektsteuerung

• Acht frei programmierbare Alarm -LEDs mit unterschiedlichen Farben und Modi entsprechend der Konfiguration (Aus, grün, gelb, rot, konstant, blinzeln)

• LED -Indikator für Kontrolltest und Verriegelung

• Drei Schutz -LED -Indikatoren

• HMI-Abschnitt mit Push-Button mit vier Pfeilknöpfen und Tasten für Löschen [c] und geben Sie [e] ein.

• optisch isolierten seriellen Kommunikationsport

• Hintergrundbeleuchtung und Kontraststeuerung

• frei programmierbare Taste [F]

• Taste für Remote/Lokale Steuerung (Schaltfläche zur Steuerungsposition [r \\ l])
