Produkteinführung
Technische Spezifikationen
|
Herstellung |
ABB |
|
Modell |

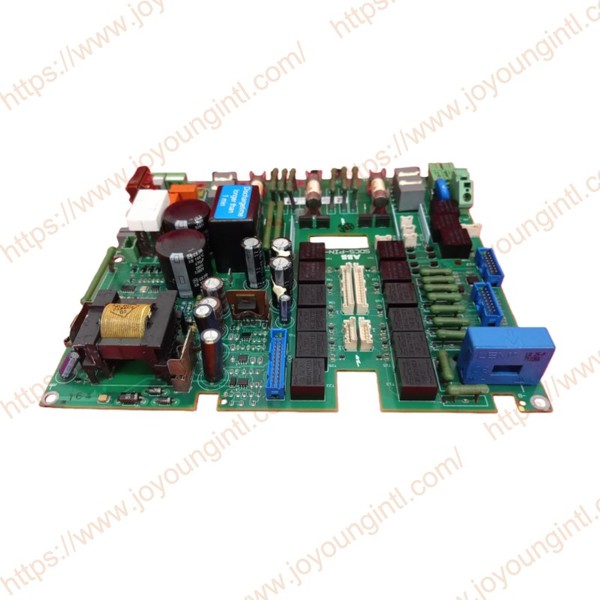

SDCS-PIN-4 |
| Teilenummer | 3ADT314100R1001 |
|
Beschreibung |
Schnittstellenplatine |
|
Herkunft |
Finnland |
|
Dimension |
25*25*5cm |
|
Gewicht |
0,5 kg |
Produktdetails
Die SDCS PIN4-Karte ist für DCS800-Konvertermodule der Größen D1 bis D4 (20 A...1000 A) konzipiert. Das Board hat drei verschiedene Funktionen:
1. Stromversorgung des CON-4-Boards und der angeschlossenen Optionen
2. Steuerung der Ankerbrücke und Messung
3. Steuerung des integrierten Felderregers und Feldstrommessung
Die Platine ist an Punkten im Inneren des Moduls leitend geerdet.
Die Platine wird für Versorgungsspannungen von 230 V bis 525 V, 600 V eingesetzt.
Die Wandleridentifikation erfolgt über den TYPECODE 97.01 (und nicht über die Hardware)!
Die Wandleridentifikation verwaltet die Einstellung des Bürdenwiderstands und den Betrieb von 2-Q- oder 4-Q-Brücken.
Stromversorgung:
Das Netzteil (X99:) arbeitet in einer Flyback-Konfiguration. Die interne Zwischenkreisspannung beträgt 310 V.
Das Netzteil passt die Versorgungseingangsspannung automatisch zwischen 230 V und 115 V an und schaltet die Relais K301.
Bei schwankender 230 V-Eingangsspannung (z. B. Generatornetz) muss der Betrieb durch JumpeS11 2-3 230 V-Betrieb auf 230 V geklemmt werden.
Ankerkreisschnittstelle:
Die Funktion für die Ankerkreisschnittstelle besteht aus:
• Zündung der Ankerbrücke aus 6 oder 12 Thyristoren.
• Hochohmige Messung von Gleich- und Wechselspannung.
• Schnittstelle für einen AC-Transformator zur Strommessung.
• Beschaltung für den Thyristorschutz zusammen mit Widerstand R1 auf dem Kühlkörper.
• Schnittstelle zur Kühlkörpertemperaturmessung mit PTC-Widerstand.
• Sicherungen für den Überspannungsschutz und den Feldstromkreis.
Die gleiche Platine kann ohne Modifikation für 3-Phasen-Felderreger verwendet werden.
Die Strommessung wird durch den TYPECODE-Parameter 97.01 angepasst und automatisch an den Motornennstrom angepasst.
Schnittstelle Feldstromkreis:
Der integrierte Felderreger befindet sich im Inneren. Die Zündimpulse werden vom Netzstromkreis L1, L2, L3 und der SDCS-CON-4-Karte synchronisiert. Die Impulse werden auf der PIN4-Platine verstärkt. Die Hardwarestruktur ist eine dreiphasige halbgesteuerte Brücke, die über die Sicherungen F100, F101, F102 direkt vom Netzstromkreis U1, V1, W1 gespeist wird.
Wenn der Ooard-Felderreger nicht benötigt wird, kann er über die Firmware ausgeschaltet werden.
Die Funktion der Feldstromkreisschnittstelle besteht aus:
• Abfeuern der Feldbrücke, drei drei-Phasen-Halb-gesteuerte Brücken.
• Messung des DC-Feldstroms, die Skalierung wird automatisch über den Nennfeldstrom des Motors ausgewählt.
• Snubber-Schaltkreise werden mit der Ankerbrücke geteilt.
• Sicherungen F101, F102, F103 für Kabel- und Motorfeldschutz.
