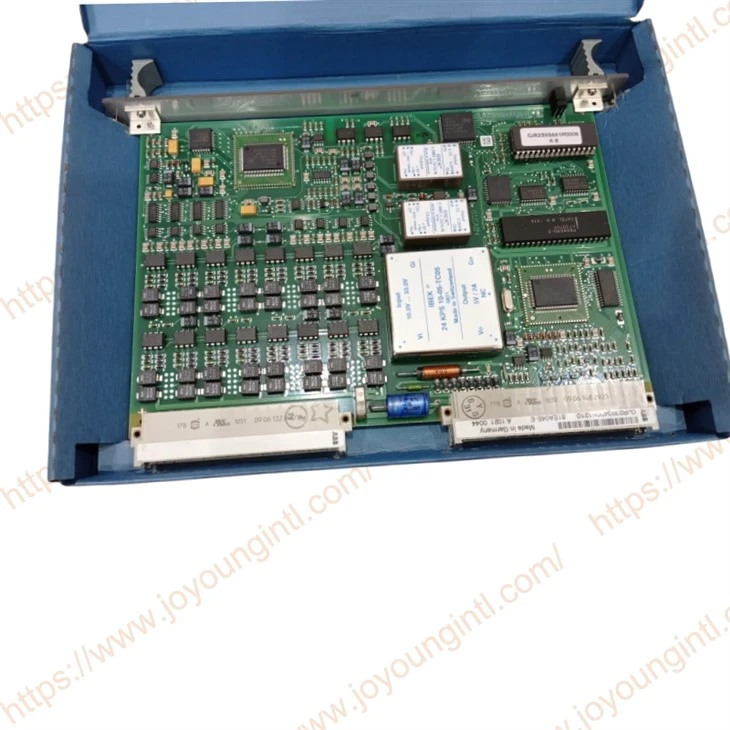

ABB GJR239340R1210 81EA04E-E Eingangsmodul

81EA04-E/R1210 wird für den Stromsignaleingang in den Signalbereichen 0 ...5 mA, 0 .. 20 mA, 4 ... 20 verwendet mA oder 0 ... 50 mA, unabhängig vom Potenzial.
Der Prozessteil des Moduls ist gegenüber dem Verarbeitungsteil und den USA-, USB- und Z-Potenzialen galvanisch getrennt.
Die Eingangskanäle werden durch hochohmige Instrumentenverstärker gebildet und sind durch eine Impedanz von 400 kΩ2 gegeneinander isoliert. Dies ermöglicht die Eingabe von Stromsignalen auf unterschiedlichen Potentialebenen.
Das Modul ermöglicht maximal vier unabhängige Korrektur- oder Filterberechnungen mithilfe strukturierbarer Funktionsblöcke.
Die Stellgröße sowie die beiden Hilfsstellgrößen können für jeden Funktionsblock entweder von den Funktionseinheiten oder alternativ über den Bus vorgegeben werden.
Die Ausgabe der korrigierten Werte erfolgt immer über den Bus. Zusätzlich zu den korrigierten Werten werden die Grenzwertsignale von Analogsignalen und Statusmeldungen von Funktionsblöcken an das Bussystem ausgegeben.

Die über den Stationsbus empfangenen Telegramme werden vom Modul anhand ihrer Paritätsbits auf fehlerfreie Übertragung überprüft.
Die einzelnen Funktionseinheiten stören sich gegenseitig nicht und beeinträchtigen auch nicht den Verarbeitungsteil (Stationsbus).
Für jede Funktionseinheit ist einer der vier Signalbereiche{{0}} ...20 mA, 4 ...20 mA, 0 ... 5 mA oder 0 .. 50 mA möglich wählbar.
Die Aktivierung interner Überwachungskreise oder Eingangssignal-Überwachungskreise wird als Störmeldung ST (allgemeine Störmeldung) auf der Modulfront angezeigt.
Die Aktivierung interner Überwachungskreise wird auch als Störungsmeldung SG (Modulstörung) auf der Modulfront angezeigt.
Störspannungen auf den Eingangsleitungen werden durch Schutzbeschaltungen innerhalb des Moduls unterdrückt.
